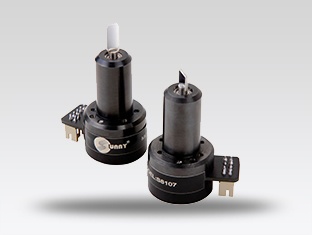

S-8107电机
S-8107是目前**一代振镜中体积*小的一款，S-8***系列振镜比TSH8***系列产品具有更高速、大扭矩和低漂移的特性，主要用于有高速要求的应用，可带载3mm、5mm和7mm镜片，和SD－1000或SD－2000驱动板一起组成单轴扫描系统。
S-8107电机参数
型号 | S-8107 |
光斑直径， 毫米 | 3， 5 ， 7 |
**扫描角度 | ±12.5° |
小步长阶跃响应时间（1）， （ms） | 0.15 |
误差跟踪时间，（ms） | 0.1 |
转动惯量 ，g*cm2 ，±10% | 0.025 |
力矩常量dyne·cm/amp，±10% | 0.3*105 |
**平均工作电流（A/单轴） | 2 |
峰值电流（A） | 10 |
零点漂移（μRad/℃） | <15 |
比例漂移（ppm/℃） | <50 |
线性度（2） | ≥99.90% |
重复精度（μRad.） | <8 |
长时间漂移（连续工作8小时）（mrad） | <0.6 |
工作环境温度 | 25℃±10℃ |
重量（不含电缆）（g） | 50 |
备注： l 所有角度均为机械角 l 所有参数为上电1分钟后测得 （1）配该型号电机所能带载的*小Y轴镜片，响应至满幅度的1%； （2）指在±20° 光学角范围内的线性度 | |
S-8107M 和S-8107H
S-8107M振镜作为2D扫描模块销售时不含箱体，由2轴振镜、2轴驱动板和XY支架组成，OEM客户可将该模块集成到自己的系统中。
S-8107H是集成在手持式的箱体里，不需要客户自己准备外壳。
S-8107电机模块的优势有高速高精度、大扭矩、低温漂、结构紧凑、防尘抗干扰、易于安装、高散热系统。应用领域包括标刻、飞行打标、激光成像、激光医疗、科研。
S-8107M 和 S-8107H 参数
型号 | S-8107M ， S-8107H | |||
光斑直径， 毫米 | 3 | 5 | 7 | |
**扫描角度 | ±20° | ±12.5° | ±12.5° | |
有效扫描角度 | ±12.5° | ±12.5° | ±12.5° | |
可承受**激光功率（W） | Nd:YAG@1064 nm | - | - | 100 |
CO2 | - | - | 50 | |
小步长阶跃响应时间， （ms） | 0.15 | |||
误差跟随时间， （ms） | 0.1 | |||
标刻速度 (2)（m/s） | - | - | 4 | |
定位速度 (2)（m/s） | - | - | 15 | |
定位速度 (3)cps | 好质量 | - | - | 1000 |
高质量 | - | - | 800 | |
零点漂移（μRad/℃） | <15 | |||
比例漂移（ppm/℃） | <50 | |||
长时间漂移（连续工作8小时）（mrad） | <0.6 | |||
线性度(4) | ≥99.90% | |||
重复精度（μRad.） | <8 | |||
**平均工作电流（A/单轴） | 2 | |||
峰值电流（A） | 10 | |||
输入信号接口 | XY2-100 或模拟 ±5V， ±10V | |||
输入电源 | ±24 VDC±10%，Max. RMS 3.5A/轴 | |||
工作环境温度 | 25℃±10℃ | |||
输入电压 | ±24 V | |||
主要应用领域 | 激光标刻 ，飞行打标 激光成像，激光医疗，科研 | |||
备注： l 所有角度均为机械角 l 所有参数为上电1分钟后测得 （1）配该型号电机所能带载的*小Y轴镜片，响应至满幅度的1%； （1）使用焦距F=160mm透镜测得； （2）透镜F=160mm，标刻由字母和数字组成的1mm高的单线字； （4）指在±20° 光学角范围内的线性度 | ||||
