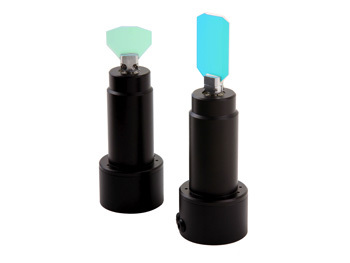

TSH8310振镜适用于普通打标，是一款经济型振镜， 与SD1000驱动板一起组成单轴扫描系统
TSH8310电机参数
型号 | TSH8310 |
光斑直径， 毫米 | 10 |
**扫描角度 | ±20° |
小步长阶跃响应时间（1）， （ms） | 0.31 |
误差跟踪时间（ms) | 0.15 |
转动惯量 ，g*cm2 ，±10% | 0.22 |
力矩常量dyne·cm/amp，±10% | 0.55*105 |
**平均工作电流（A/单轴） | 3 |
峰值电流（A） | 20 |
零点漂移（μRad/℃） | <20 |
比例漂移（ppm/℃） | <75 |
线性度（2） | ≥99.90% |
重复精度（μRad.） | <8 |
长时间漂移（连续工作8小时）（mrad） | <0.8 |
工作环境温度 | 25℃±10℃ |
重量（不含电缆）（g） | 95 |
备注： l 所有角度均为机械角 l 所有参数为上电1分钟后测得 （1）配该型号电机所能带载的*小Y轴镜片，响应至满幅度的1%； （2）指在±20° 光学角范围内的线性度 | |
TSH8310M 和TSH8310A/D
TSH8310M振镜作为2D扫描模块销售时不含箱体，由2轴振镜、2轴驱动板和XY支架组成，OEM客户可将该模块集成到自己的系统中。
TSH8310A 表示产品包含箱体外壳，模拟接口
TSh8310D表示产品包含箱体外壳，内含数模转换卡，数字接口
TSH8310电机模块的性价比高，稳定可靠，品质**，主要应用于激光标刻，飞行打标，
激光医疗，科研， 激光调阻
TSH8310M和 TSH8310A/D 参数
型号 | TSH8310M ， TSH8310A/D | |
光斑直径， 毫米 | 10 | |
**扫描角度 | ±20° | |
有效扫描角度 | ±12.5° | |
可承受**激光功率（W） | Nd:YAG@1064 nm | 120 |
CO2 | 70 | |
小步长阶跃响应时间， （ms） | 0.31 | |
误差跟随时间， （ms） | 0.15 | |
标刻速度 (2)（m/s） | 3 | |
定位速度 (2)（m/s） | 11 | |
定位速度 (3)cps | 好质量 | 650 |
高质量 | 480 | |
零点漂移（μRad/℃） | <20 | |
比例漂移（ppm/℃） | <75 | |
长时间漂移（连续工作8小时）（mrad） | <0.8 | |
线性度(4) | ≥99.90% | |
重复精度（μRad.） | <8 | |
**平均工作电流（A/单轴） | 3 | |
峰值电流（A） | 20 | |
输入信号接口 | XY2-100 或模拟 ±5V， ±10V | |
输入电源 | ±24 VDC±10%，Max. RMS 3.5A/轴 | |
输入电压 | ±24 V | |
工作环境温度 | 25℃±10℃ | |
主要应用领域 | 激光标刻 ，飞行打标， 激光医疗，科研， 激光调阻 | |
备注： 1，所有角度均为机械角 2，所有参数为上电1分钟后测得 （1）配该型号电机所能带载的*小Y轴镜片，响应至满幅度的1%； （2）使用焦距F=160mm透镜测得； （3）透镜F=160mm，标刻由字母和数字组成的1mm高的单线字； （4）指在±20° 光学角范围内的线性度 | ||
