概述

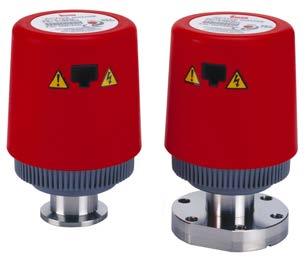

Edwards有源倒磁控管真空规（AIM）在一个紧凑的有源装置中内置了真空探头和控制器。从科学仪器到工业流程的多种应用场合，均已证明该真空规坚固可靠。
AIM真空规具有线性输出，易于与计算机或PLC集成使用。
性能特点
驱动电路已嵌在真空探头内，简化了系统设计并能节省宝贵的机架空间
低输出阻抗和集成的法拉第屏蔽，具有很强的抗噪性，允许使用长电缆传输（*长可达100m）
低磁场型XL适用于灵敏应用，如质谱分析和电子显微镜
管体可更换，允许快速更换管件而无需预校准
通过CSA、C/US认可
应用范围
普通真空
镀膜机
真空炉
科学仪器
半导体
技术指标
测量范围 | AIM-S | 10-2~10-8mbar |
AIM-X | 10-2~10-9mbar | |
准确度 | ±30% | |
**过压 | 10bar（**压力） | |
电源 | +13.5~+36V DC （**1V波动） | |
功耗 | ≤2W | |
输出信号 | 2~10V DC | |
设定点 | 开路集电极晶体管 | |
**电压 | 40V DC | |
电流 | ≤100mA | |
温度范围 | 工作 | +5~+60°C |
存储 | 0~+70°C | |
真空暴露材料（NW25） | 304/306/347不锈钢、氟橡胶、玻璃 | |
内部体积 | 26cm3 | |
重量 | 0.81kg | |
电连接 | 8路 FCC68/RJ45插座 | |
真空接头 | NW25、DN40CF | |
符合标准 | 电子设计 | EN 61010-1 |
电磁兼容性 | EN 61326（B级发射） | |
阻燃外壳 | UL94 | |
外壳等级 | IP40 | |
订货信息
货号 | 描述 |
D14641000 | AIM-S-NW25 |
D14661000 | AIM-S- DN40CF |
D14642000 | AIM-X-NW25 |
D14662000 | AIM-X-DN40CF |
D14645000 | AIM-XL-NW25 |
D14665000 | AIM-XL-DN40CF |
D14545801 | AIM规管组件，NW25 |
D14661801 | AIM规管组件，DN40CF |
D14641800 | AIM-S电磁外壳 |
D14642800 | AIM-X电磁外壳 |
D14645800 | AIM-XL电磁外壳 |
D14545802 | AIM规管维修配件包，NW25 |
D14661802 | AIM规管维修配件包，DN40CF |
D40006000 | 电涌保护器盒 |
