是由一个水平旋转的容器和旋转的立式搅拌叶片等组成，成型料搅拌时，容器向左转，叶片向右转，由于逆流的作用，成型料各颗粒间运动方向交叉，互相接触的机会增多，逆流混料机对料的挤压力小，发热量低，搅拌效率高，混料较为均匀。

混料机逆流混料机

混料机适合粉状树脂成型料的混合，也可以用于液体树脂成型料的混合。

双轴叶片混料机

适合液体树脂成型料的混合。

设备特点:混合均匀，混合料松散，成型性好，出料简便，剩料少，生产效率高，但混合产生热量高，绞刀与锅体磨损快。

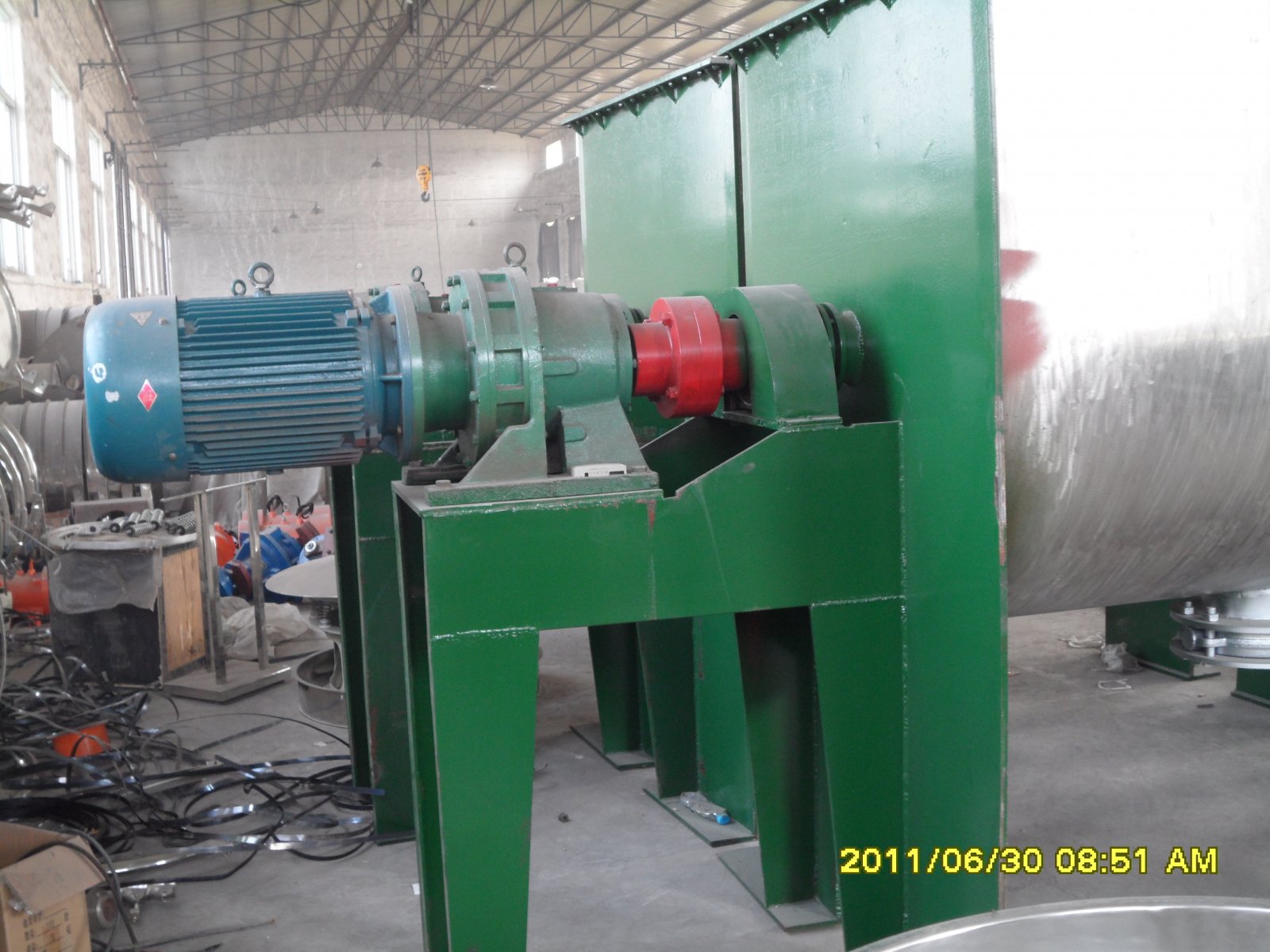

双轴叶片混料机

双轴叶片混料机

工作原理:是由两个"S"形叶片，以不同的速度(速比通常接近1∶2)和相反的方向旋转，使成型料起到混合作用，因此，也叫"双轴S型混料机"。

轮辗混料机

适合液体树脂成型料的混合。

设备特点:混合很均匀，但时间长，效率低，出料不净，死角料较多，不易清洗。

工作原理:是由碾盘和两个或一个碾轮组成的混料机构。碾盘由电动机带动，在摩擦力的作用下使碾轮转动并碾压物料，通过刮料板和人工用小铲将料翻松，从而使物料混合均匀。几种轮碾机规格见表3-14。

表3-13 双轴叶片混料机规格及参数

混料机

规格/ 设备结构参数/ 设备能力数

/总容量 (kg)/ 搅刀直径(mm)/ 搅刀长度 (mm) /搅刀速比 /主动轮转速 (圈/分)/ 每次混料重量(公斤)/ 每次混料时间 (分钟)

100 /150 /200 /150 /210 /360/ 248 /260/ 395 /660 /540 /800 /1.195 /1.33 /1.36/ 61.4/ 48 /88.5 /30~60 /50~120 /60~130 /10 /12~15 /15~20 /

表3-14 轮辗机规格及参数

混料机

直径 (mm) /设备结构参数 /设备能力参数/

总容量 (kg)/ 圆盘 Φ×H (mm)/ 滚轮 D×B (mm)/ 圆盘转速 (转/分)/ 电动机功率 (KW)/ 每次混料 /重量 (公斤)/ 每次混料 /时间 (分钟)

1300 300 1300×230 560×280 12 5.6 28~100 20~30

1000 160 1000×215 480×245 26 2.8 10~50 15~25

900 127 900×200 450×180 20 2.7 5~30 10~20

800 90 800×180 400×165 20 2.7 5~25 10~20

逆流轮碾混料机是在逆流混料机上装上铁滚轮，它同时起到逆流机和轮碾机的作用，可用于混制液体或粉状树脂成型料。

球磨混料机

适合磨料与各种粉状材料的干混合。

设备特点:需长时间混合，混合物极均匀，设备简单，操作简便。

工作原理:球磨机是一种广泛应用的粉碎设备，但也可作为粉料混合使用，它是一种装有密闭的旋转筒，筒内装有许多瓷球或钢球，当筒旋转时，原料与瓷球同筒壁产生撞击和研磨作用，达到磨细物料或混合的目的。用球磨机作物料混合时应尽量减弱其破碎物料的作用，故瓷球的数量应少些，一般为转筒容积5~10%左右，球的直径一般不大于40mm。

双锅混料机

适合粉状树脂成型料的混合

设备特点:采用的双锅结构，将湿混和干混分别在两个锅内完成，实现了联动，解决了传统混料设备的粘锅和清锅不便，成型料不发热，混制的成料质量稳定，松散性和成型性好，并对比重悬殊和粒度不同的料混合时不产生颗粒偏析，颗粒料不挤压，不磨碎，是混制粉状树脂成型的理想设备。

工作原理:双锅分上下排列，料锅固定不动，刮刀转动。每个锅内有三把刮刀，分为外刮刀，中刮刀，内刮刀，分别调整成不同半径，内刮刀贴近料锅中心壁，外刮刀贴近锅外圈内壁，通过刮刀的转动使物料充分混合。料锅的底部有排料口，上锅混匀后，通过出料口过筛后送进下锅。上锅将树脂液与磨料、辅助料相混合混制湿料。下锅加入树脂粉，混制成成型料，过筛送往成型工序。
