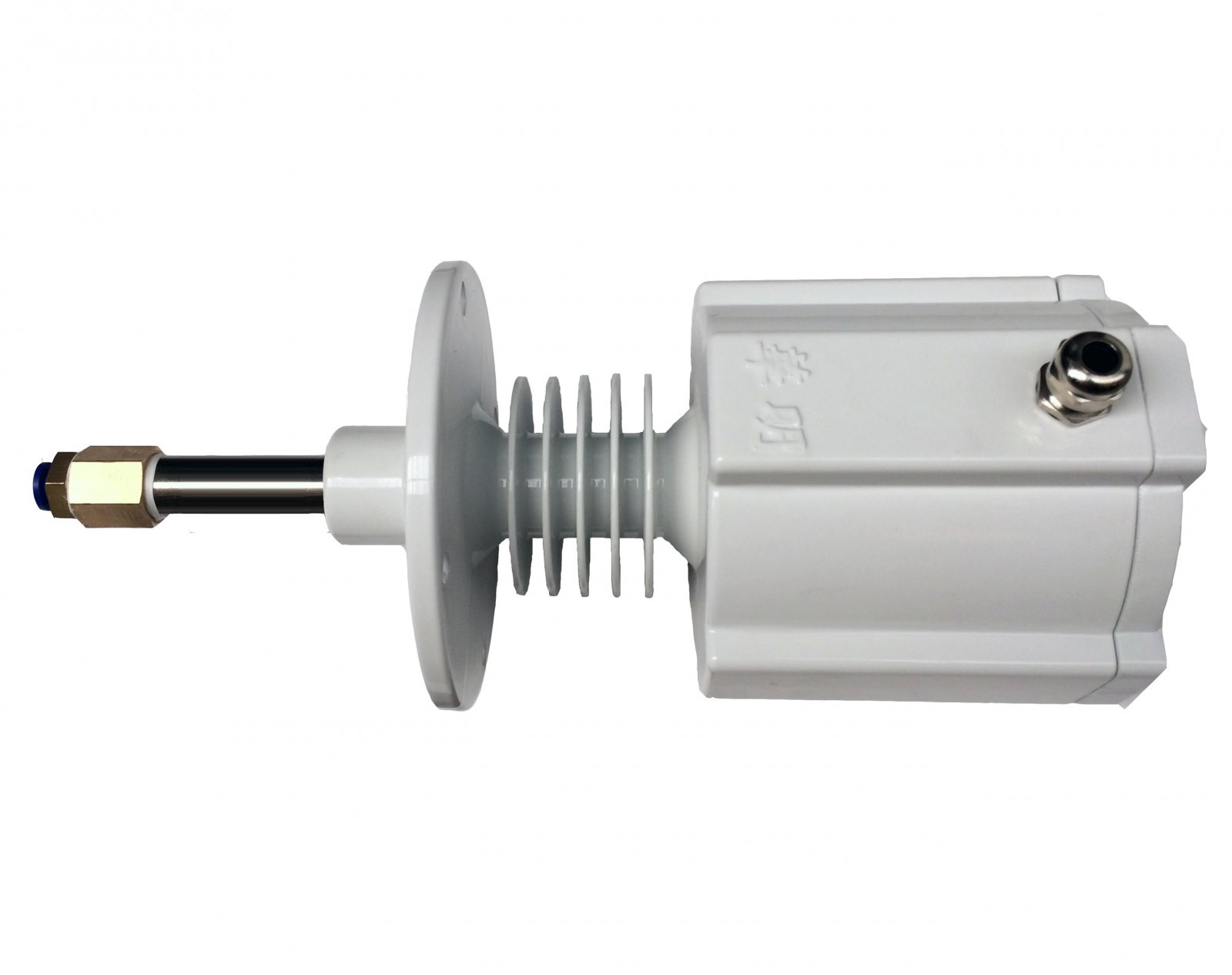

散装机专用料位计
型号：YLSZ3CAMD
功耗：4w
YLSZ系列散装机专用压力式料位计是华明公司自主研发、制造、生产的一种测控罐车物料料位的仪器。它与其他电器结合可实现对罐车物料料位高度的自动控制，是一种自带气源工作的料位计。
YLSZ系列散装机专用压力式料位计是华明公司自主研发、制造、生产的一种测控罐车物料料位的仪器。它与其他电器结合可实现对罐车物料料位高度的自动控制，是一种自带气源工作的料位计。
工作原理
YLSZ系列散装机专用压力式料位计内装有微型气泵，气泵启动后向料位计探管内充气，探管一端与压力传感元件相接，另一端放置在罐车内，当被测物料低于探管时，探管与大气相通，探管内压力很低，压力传感元件不动作，表示被测物料未到限定高度。当被测物料高于探管时，探管口被堵死，管内压力升高，压力传感元件动作，输出开关信号，表示被测物料已到限定高度。
技术参数、规格型号
型号 参数 | YLSZ3 | YLSZ4 | YLSZT |
探管长度 | 300 | 400 | 特除定制 |
适用介质温度 | 常温10—200℃，代码C | ||
高温10—600℃，代码G | |||
供电方式 | 交流220V，代码A | ||
直流24V，代码D | |||
安装方式 | 进料管安装方式，代码J；吸尘管安装方式，代码X | ||
安装座 | 圆形法兰安装座，代码D带安装座，B不带安装座 | ||
适用环境温度 | -20—40℃ | ||
被测粉尘粒度 | ＜100μm | ||
被测粉尘比重 | ﹥1g/cm? | ||
信号输出 | 继电器输出，2常开 | ||
触点容量 | 5A，220V | ||
过程连接 | 法兰连接 | ||
电气接口 | M16*1.5防水接头 代码M | ||
M20*1.5代码P | |||
壳体材质 | 压铸铝合金 | ||
重量 | 3—4kg | ||
型号说明
安装示意图
1在进料管内方式
1.1、把料位计主机部分水平安装在库底平台上部适当位置；
1.2、把探管部分固定板焊接在进料管底部；
1.3、用气管连接主机部分和探管部分，气管应进行适当固定；
1.4、检查，接通料位计电源，气泵启动，堵住探管端部，料位计开关闭合输出信号，说明安装正确。如无信号输出，则应对气路进行漏气检查。
2在吸尘管内安装方式
2.1、把料位计主机部分水平安装在库底平台上部适当位置；
2.2、把钢探管焊接在吸尘管壁上；
2.3、把过滤元件拧紧固定在钢探管上；
2.4、用气管连接料位计快接和过滤元件快接，气管应进行适当固定；
2.5、检查，接通料位计电源，气泵启动，堵住探管端部，料位计开关闭合输出信号，说明安装正确。如无信号输出，则应对气路进行漏气检查。
