BQ41
直接联系
江苏泰工阀门有限公司
江苏徐州
1万元以下
江苏泰工
BQ41
1417
石油、化工、冶金、制药、食品等各类系统

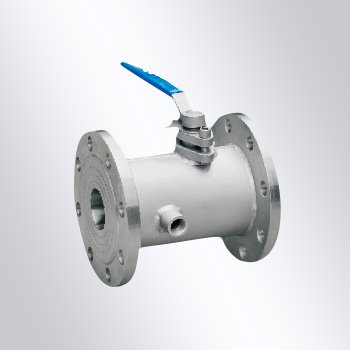

BQ41保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常 温下会凝固的高粘度介质。
由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏,密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
设计标准 | ASME B 16.34 GB/T 12224 |
结构长度 | ASME B 16.10 GB/T 12221 |
连接法兰 | ASME B 16.5 JB/T 79 |
驱动方式 | 手动、电动、气动 |
试验和检验 | JB/T9092 API 598 |
适用介质 | 重油、胶类等易凝固介质 |
序号 | 零件名称 | 材 质 | |
GB | ASTM | ||
1 | 夹套 | 25 | A105 |
2 | 阀座 | WCB | A216-WCB |
3 | 阀体 | 25 | A105 |
4 | 密封圈 | PTFE、对位聚苯 | |
5 | 球体 | 304 | 304 |
6 | 阀杆 | 1Cr13 | A247-410 |
7 | 填料 | 柔性石墨 | |
8 | 填料压盖 | WCB | A216-WCB |
注：系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
公称通径 (DN) | L | D | E | H | W | 管螺纹 | ||
(mm) | (in) | (mm) | (in) | P | ||||
20 | 3/4″ | 117 | 40 | 11/2″ | 58.5 | 101 | 170 | G3/4″ |
25 | 1″ | 127 | 50 | 2″ | 62.5 | 106 | 170 | G3/4″ |
40 | 11/2″ | 165 | 65 | 21/2″ | 63.5 | 125 | 250 | G3/4″ |
50 | 2″ | 178 | 80 | 3″ | 68 | 135 | 250 | G3/4″ |
80 | 3″ | 229 | 150 | 6″ | 82 | 193 | 350 | G3/4″ |
100 | 4″ | 254 | 200 | 8″ | 83 | 265 | 420 | G3/4″ |
150 | 6″ | 292 | 250 | 10″ | 95 | 355 | 1000 | G3/4″ |
200 | 8″ | 330 | 300 | 12″ | 100 | 410 | 1300 | G3/4″ |
