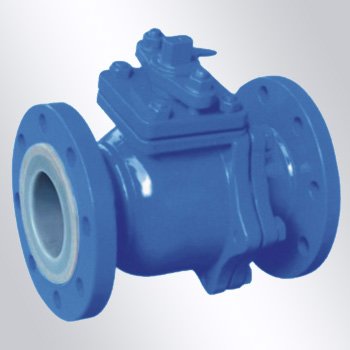

衬氟保温球阀

Q41F46

直接联系

江苏泰工阀门有限公司

江苏徐州

产品规格型号
参考报价:

1万元以下

品牌:

江苏泰工

型号:

Q41F46

关注度:

2735

应用行业:

环保/水工业,石油/化工,铁路/船舶/交通,钢铁/金属,航空航天等

产品介绍

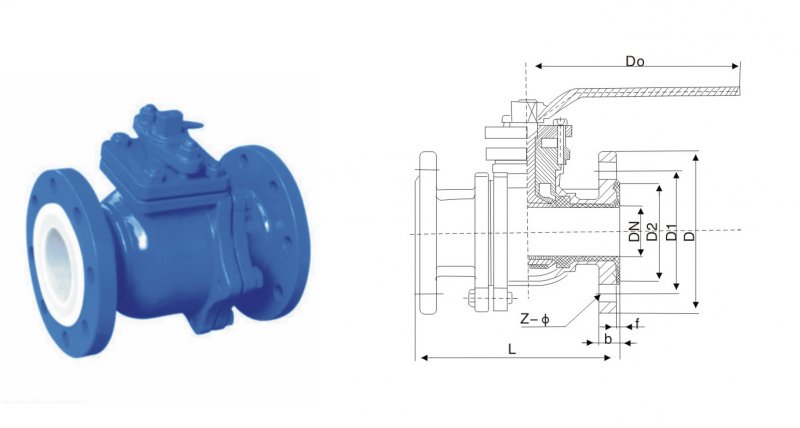

一、概述:
BQ41F46衬氟保温球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。衬氟保温球阀采用特殊的模压工艺,使密封面致密良好,加之VPTFE填料组合使阀门达到零泄漏;球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性;采用全塑料衬里工艺,耐介质的强腐蚀。启标衬氟球阀按驱动方式有手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀等。


二、特点:

1.采用氟塑料衬里层的球阀,具有极高的化学稳定性,适用于任何强腐蚀性化学介质;
2.采用全通浮动球阀结构,在整个压力范围内进行元泄漏关闭,便便于管路系统在通球扫线和管路维护

三、优点:

1、流体阻力小,全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用

4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

四、安装:
1取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
2安装前应按规定的信号电或气进行整机测试防止因运输产生振动影响使用性能,合格后方可上线安装。
3准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
5本类阀应安装在管道的水平方向或垂直方向。
6安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
7与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

三、技术性能规范:

设计标准

HG/T 3704,GB/T 12237

API 60

结构长度

HG/T 3704,GB/T 12221

ASMEB16.10

法兰形式尺寸

HG/T20592,GB/T9119

ASME B16.5,JISB2220

检验与试验

G8/T13927,J8/T9092

API 598

公称、压力(MPa)


1.0

1.6

150Lb

实验压力(MPa)

壳体试压

1.5

1.5

1.5

高压密封

1.1

1.1

1.1

低压密封

0.6

0.6

0.6

适用温度(℃)

PFA: -30~200FEP -30150 -1080

适用介质

盐酸、硝酸、Cl2、硫酸、王水等强腐蚀性介质

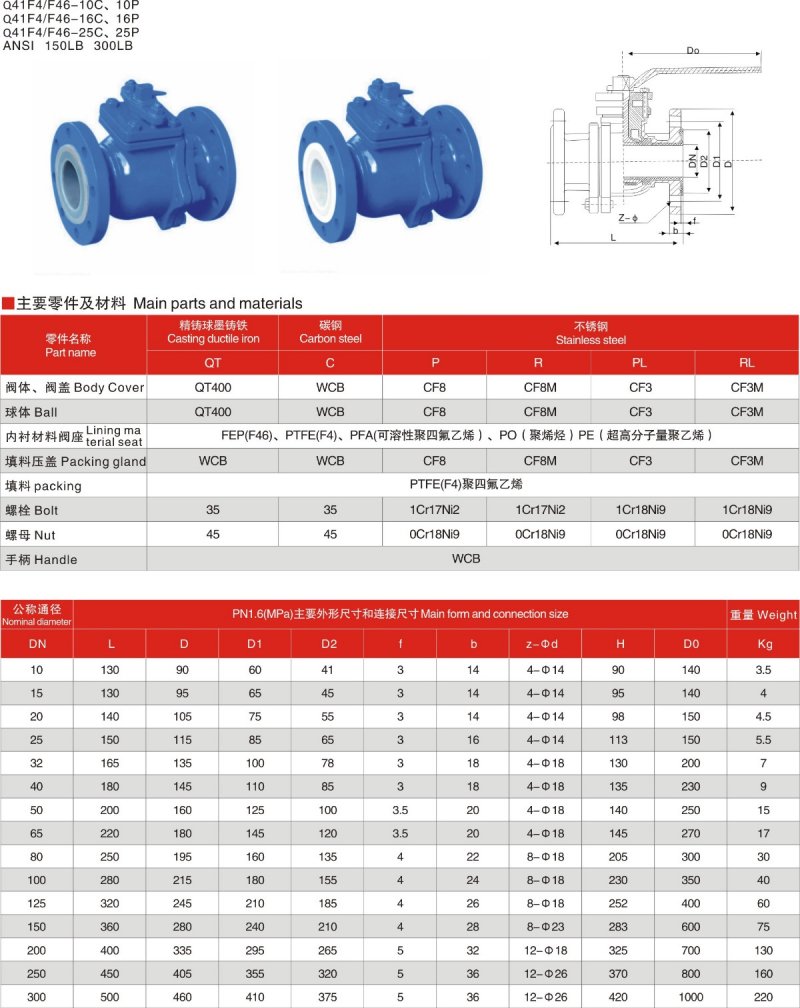

技术参数:
