QB941F
直接联系
江苏泰工阀门有限公司
江苏徐州
1万元以下
江苏泰工
QB941F
1718
石油、化工、冶金、制药、食品等各类系统

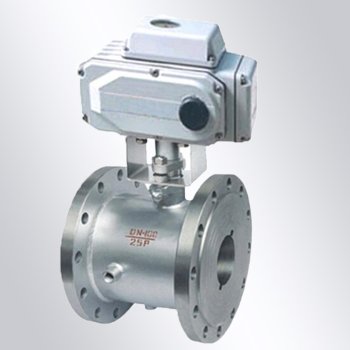

电动保温球阀是采用高精度电动执行机构与直通式夹套保温球阀组成，其具有良好的保温保冷特性，且电动保温球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。电动执行器采用一体化结构，内置伺服系统，无须另配伺服放大器，可输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。夹套保温电动球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于电动保温球阀采用整体式结构，因而夹套保温电动球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
主要技术参数
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
阀体形式 | 法兰式：分体式铸造球阀；对夹式：整体式铸造阀体 | |||||||||||
连接形式 | 法兰式、对夹式 | |||||||||||
阀芯形式 | "O"型球形阀芯 | |||||||||||
泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄露) | |||||||||||
基本误差 | ±1% | |||||||||||
回差 | ±1% | |||||||||||
死区 | ≤1%(可调) | |||||||||||
可调范围 | 250：1 | 350：1 | ||||||||||
配置执行机构 | 可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构 | |||||||||||
控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) | |||||||||||
执行器技术参数
电源电压 | AC220/380V，50/60Hz |
输出力矩 | HR：50N·M～2000N·M；HQ：50N·M～3000N·M |
动作范围 | 0～90° 0～360° |
动作时间 | 15秒/30秒/60秒 |
保护装置 | 过热保护 |
环境温度 | -30°～60° |
手动操作 | 同附件带手柄、手轮 |
限位 | 电气、机械二重限位 |
防护等级 | 相当于IP-65 |
防爆等级 | ExdII BT4；特殊要求可定制ExdII BT6 |
位置测量 | 可选装开关或电位计 |
驱动电机 | 8W/E |
进线接口 | PE1/2〞进线线锁 |
主要零件材料
零件名称 | 材料 | |||
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封填料 | V型聚四氟乙烯填料、柔性石墨、金属石墨缠绕垫 | |||
阀座密封圈 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) | |||
主要设计标准
设计标准 | ASME B 16.34 GB/T12224 |
结构长度 | ASME B 16.10 GB/T12221 |
连接法兰 | ASME B 16.5、JB/T 79 |
试验和检验 | JB/T9092 API 598 |
适用介质 | 重油、胶类等易凝固介质 |
