BQ641F
直接联系
江苏泰工阀门有限公司
江苏徐州
1万元以下
江苏泰工
BQ641F
2773
石油、化工、制药、食品等各类系统

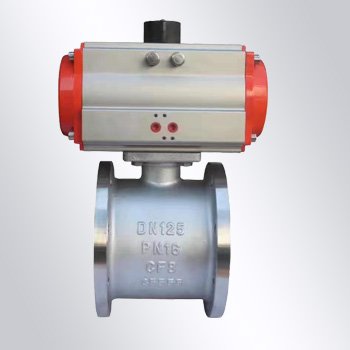

BQ641F气动保温球阀该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，*适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的**压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
技术参数及执行标准：
公称通径 | DN15～200、NPS 3/4～8 |
公称压力(Mpa) | PN1.6~2.5、Class150~300、10K、20K |
设计制造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
结构长度 | GB/T 12221-1989、ANSI B16.10；JIS B2002 |
连接法兰 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 |
压力试验 | JB/T 9092-1999、API 598 |
传动方式 | 手动、蜗轮蜗杆传动、气动、电动。 |
主要材质：
序号 | 零件名称 | 材质 | ||
C | D | R | ||
1 | 阀盖 | WCB | ZG1C/18Ni9Ti | ZG1Cr18Ni12M2Ti |
2 | 垫片 | PTFE | PTFE | PTFE |
3 | 阀座 | PTFE | PTFE | PTFE |
4 | 球体 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 夹套阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
6 | 螺栓 | 35 | 1Cr18Ni9i | 1Cr18Ni12Mo2Ti |
7 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 填料 | PTFE | PTFE | PTFE |
9 | 衬套 | PTFE | PTFE | PTFE |
10 | 弹垫 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
11 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18N19Ti |
12 | 连接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
13 | 连接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
14 | 位置指示器 | 塑料 | 塑料 | 塑料 |
