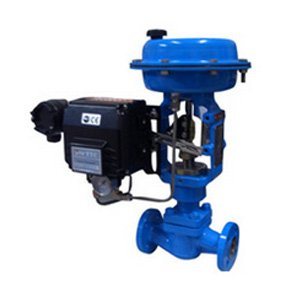

HLC小口径笼式单座调节阀产品概述
本公司引进经营的HLC小口径笼式单座调节阀是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生阀蒸和空化。气动笼式单座调节阀具有结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。小口径笼式单座调节阀的泄漏量符合ANSI B16.104标准。小口径笼式单座调节阀配用多弹簧膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92
HLC小口径笼式单座调节阀主要技术参数
| 阀体型式 | 直通铸造球型阀 | |
|---|---|---|
| 公称通径 | 15、20、25mm | |
| 公称压力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | |
| 连接型式 | 密封面型式 | FF、RF、RJ、LG |
| 法兰标准 | ANSI B16.5、JIS B2201 、JB/T79.1、JB/T79.2、HG20592 | |
| 焊接标准 | 承插焊SW | |
| 材料 | 铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金 | |
| 上阀盖 | 常温型 | -17～+230℃ |
| 伸长I型 | -45～-17℃、 +230～+566℃ | |
| 伸长II型 | -100～-45℃ | |
| 伸长III型 | -196～-100℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 阀芯形式 | 单座套筒柱塞型阀芯 | |
| 流量特性 | 金属阀座 | 等百分比特性、线性特性 |
| 软阀座 | ||
| 材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
| 执行器型式 | HA多弹簧薄膜执行机构 |
|---|---|
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 | 20~100、80~240KPa |
| 供气压力 | 140~400KPa |
| 气源接口 | RC1/4"和1/4NPT |
| 环境温度 | -30～+70℃ |
| 作用形式 | 气-关式或气-开式 |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、气动加速器、阀位传送器、手轮机构等 |
| 项目 | 指标值 | |
|---|---|---|
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 软阀座 | 小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级 | |
| 回差 | 带定位器 | 小于全行程的1% |
| 不带定位器 | 小于全行程的3%(HA1型小于全行程的5%) | |
| 基本误差 | 带定位器 | 小于全行程的±1%-7(HA1型小于全行程的±2%) |
| 不带定位器 | 小于全行程的±5% | |
| — | 注：采用标准的V型聚四氟乙烯填料 | |
| 可调范围 | 50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16) | |
