永嘉庆达自控阀门有限公司
面议
1958
--

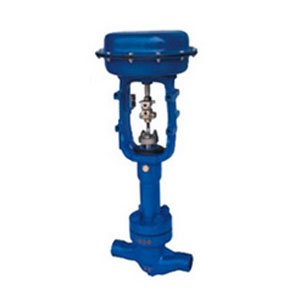

型式：单座铸造球型阀
公称通径：40～200mm
公称压力：ANSI 900、1500、2500、JIS 63K
连接型式：法兰连接 RF、 RJ
标准按：ANSI B16.5，JIS B2201
焊接连接：嵌接焊：SW（40～80mm） 对接焊：BW（80～200mm）
材料：ZG25 ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2Ti 1.25Cr0.5Mo 2.25Cr1.0Mo 5.0Cr0.50Mo SCPH21 SCPH32 SCPH61
上阀盖：常温型（P）：-5～+230℃ 伸长Ⅰ型（E1）： +230～+566℃
压盖型式：螺栓压紧式
填料：石棉编织填料。
阀内组件阀芯型式：金属阀座压力平衡式结构
流量特性：线性特性 见图1
材料：1Cr18Ni9，0Cr17Ni12Mo2，8Cr17和不锈钢堆焊司太莱合金
执行机构
型式：LHA多弹簧式薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布
弹簧范围：40～200 80～240kPa
供气压力：0.28 0.30 0.40 MPa
气源接口：Rc1/4
环境温度：-30～+70℃
备注:该阀也可配用LVA5或LVA6、LVP执行机构 阀作用型式：气-开式 气-关式 附件：定位器，手轮机构，气动阀位传送器等。
性能
泄漏量：符合标准ANSI B16.104Ⅲ级，小于额定Cv的0.1% 回差：1%（带定位器） 线性：±1%（带定位器）可调范围：50：1
Cv值和行程
|
公称通径（mm） |
40 |
50 |
80 |
100 |
150 |
200 |
|||||||||||||
|
阀座直径（mm） |
25 |
32 |
40 |
32 |
40 |
50 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
|
额定Cv值 |
ANSI 900，1500 |
8 |
12 |
20 |
12 |
20 |
30 |
30 |
43 |
62 |
43 |
62 |
90 |
90 |
135 |
210 |
135 |
210 |
330 |
|
ANSI 2500 |
- |
8 |
12 |
8 |
12 |
20 |
20 |
30 |
43 |
30 |
43 |
62 |
62 |
90 |
135 |
90 |
135 |
210 |
|
|
额定行程（mm） |
25 |
38 |
50 |
75 | |||||||||||||||
