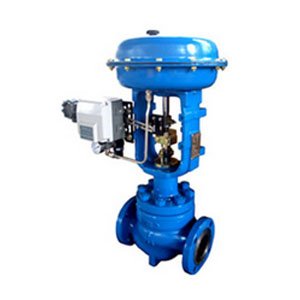

HCP平衡笼式单座调节阀

HCP

直接联系

永嘉庆达自控阀门有限公司

产品规格型号

参考报价：

面议

型号：

HCP

关注度：

1597

范围（量程或细度）：

产品介绍

本公司经营的HCP平衡笼式单座调节阀是一种改进型压力平衡式调节阀，该阀在阀塞或套筒上使用了高性能的密封环，有效地提高了泄漏等级。HCP平衡笼式单座调节阀阀体结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小,流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。HCP平衡笼式单座调节阀动态稳定好，噪音底，空化腐蚀小。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大，本产品符合GB/T4213-92标准。

主要技术参数

阀体

阀体型式		直通笼式单座铸造球型阀
公称通径		32、40、50、65、80、100、125、150、200、250、300、350mm
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
连接型式	密封面型式	FF、RF、RJ、LG、MFM
	法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接标准	嵌接焊SW(32~50mm)；对接焊BW(65~350mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖	常温型	-5～+230℃
	伸长I型	+230～+566℃
	伸长II型	-100～-45℃
	伸长III型	-196～-100℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

● 阀内件

流量特性	软阀座	等百分比特性(%)和线性特性(L)
阀芯形式		带组合密封圈或活塞环的压力平衡式阀芯
流量特性	金属阀座	等百分比特性(%)和线性特性(L)
材料		不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

● 执行机构

执行器型式	HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料	乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围	80~240KPa
供气压力	280~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口	RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

■ 主要性能指标

泄漏量	金属阀座	小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
泄漏量	软阀座	小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级
回差	带定位器	小于全行程的1%
回差	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
	不带定位器	小于全行程的±5%
	—	注：采用标准的V型聚四氟乙烯填料
可调范围		50:1

■ Cv值和行程

● 高容量阀芯(%C、LC、%T、LT)

公称通径		32	40	50	65	80	100	125	150	200	250	300	250
阀座直径		32	40	50	65	80	100	125	150	200	250	300	250
额定Cv值	等百分比特性	24	36	60	100	140	220	320	420	820	1000	1440	1900
额定Cv值	线性特性	26	40	75	110	150	240	365	435	850	1035	1490	2000
额定行程		25			38			50		75	100		150

● 高精度流量特性阀芯(%CF、LCF、%TF、LTF)

公称通径	32		40			50			65			80			100			125			150			200
阀座直径	25	32	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	80	100	125	100	125	150	125	150	200
额定Cv值	11	17	11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	99	175	275	175	275	360	275	360	650
额定行程	25								38									50						75
