概述

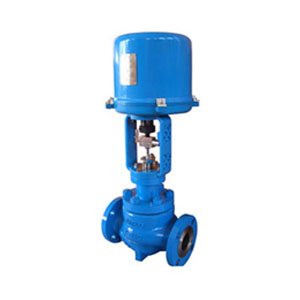

DHSC电动笼式单座调节阀，适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈Ｓ流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。

调节阀的泄漏量符合ANSI  Bl6.104标准。
产品符合GB/T4213-92、JB/T7387-94。

阀体

型       式：直通单座铸造球型阀

公称通径：40、50、65、80、100、150、200mm

公称压力：ANSI 125、150、300、600    JIS 10、16、20、30、40K   PN1.6、4.0、6.4MPa

连接型式：法兰密封面型式FF、RF、RJ、LG、MFM

法兰标准：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等

焊接连接：嵌接焊SW(40~50mm)        对接焊BW(65~200mm)

材    料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等

上 阀 盖：常温型(P)-17~+230℃；伸长I型(EI)：-45~+566℃；伸长I型(EI)-196~-45℃（注：工作温度不准超过各种材料的允许范围）

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：单座套筒式柱塞型阀芯

流量特性：等百分比特性(%CC)和线性特性(LCC)，参考图1

套筒型式：分离式套筒

材       料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和其它耐腐蚀合金等

执行机构
型       式：DKZ系列电动执行机构；381L系列电子式电动执行机构；PSL系列电子式电动执行机构
