ZAZM
直接联系
永嘉庆达自控阀门有限公司
面议
ZAZM
2573

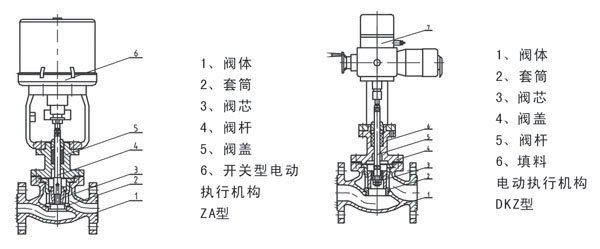

ZAZM型耐高温电动调节阀（简称耐高温调节阀）是由套筒调节阀本体和DKZ直行程机械式电动执行机构组成。它接受调节仪表来的信号，改变被调介质的流量或压力，使被调介质的工艺参数（温度、压力、流量、液位）达到需要值。
耐高温电动调节阀广泛用于电力、冶金、石油、化工、轻纺、制药、造纸等工业的自动化控制中。ZAZM型 耐高温电动调节阀配用电动操作器、伺服放大器用于远程控制，实现精确自动调节。
ZAZ：直行程Ⅲ型电执行机构，M：套筒调节阀 -□□：压力级别：如16：1.6MPa，40：4.0MPa， K（B）电开（关）式 ZAZMQ-K（B） Q：调节切断型 （阀芯夹增强PTFE） ZAZM-K（B）G G：高温型 ZAZM-K（B）W W：波纹管密封型 ZAZMK（B）J J：夹套保温型 ZAZM-K（B）S S：散热型 ZAZM-K（B）WS WS：波纹管密封散热型
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量 系数KV | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程L（mm） | 16 | 25 | 40 | 60 | ||||||||
| 配用执行机构 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410/510 | ||||||||
| 公称通径DN（mm） | 250 | 300 | 350 | DN300或DN350 应尽量选用双座 或角行程阀 | ||||||||
| 额定流量 系数KV | 直线 | 1000 | 1650 | 2160 | ||||||||
| 等百分比 | 900 | 1500 | 2000 | |||||||||
| 额定行程L（mm） | 100 | |||||||||||
| 配用执行机构 | DKZ-510 | |||||||||||
| 输入信号 | 4-20mA | |||||||||||
| 电源 | 220V 50HZ（380V须特别指明） | |||||||||||
| 固有流量特性 | 直线、等百分比（优先选用） | |||||||||||
| 固有可调比R | 50 | |||||||||||
| 允许泄漏量 | 硬阀芯平衡型：Ⅲ级、Ⅳ级软阀芯：Ⅵ级 | |||||||||||
| 公称压力 PN | MPa | 1.6，2.5，4.0，6.4（6.3）/2.0，5.0，11.0，15.0 | ||||||||||
| Bar | 16，25，40，64（63），100，160/20，50，110，150 | |||||||||||
| Lb | ANSI:Class150、 Class300、 Class600、 Class900 | |||||||||||
| 工作温度 （℃） | 常温型 | -20～200、-40～250、-60～250 | ||||||||||
| 散热型 | -40～450、-60～450 | |||||||||||
| 高温型 | 450～560（使用高温材料） | |||||||||||
| 低温型 | -60～-100、-100～-200、-200～-250 | |||||||||||
| 调节切断型 | -40～150（阀芯夹PTFE）-60～200（阀芯夹增强PTFE）（压差大时不能使用软密封） | |||||||||||

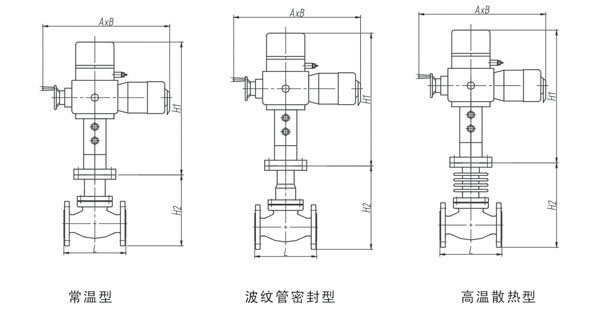

| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| A | 460 | 530 | 630 | |||||||||
| B | 230 | 230 | 260 | |||||||||
| H1 | 490 | 540 | 625 | |||||||||
| L | PN16 PN40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
| H2 | 标准型 | 180 | 184 | 220 | 230 | 245 | 305 | 312 | 312 | 412 | 450 | 520 |
| 散热 高温型 | 230 | 234 | 270 | 280 | 295 | 365 | 372 | 372 | 512 | 550 | 650 | |
| 波纹管 密封型 | 230 | 234 | 270 | 280 | 295 | 385 | 385 | 385 | 550 | 550 | 680 | |
| 重 量 Kg | PN16 | 50 | 55 | 68 | 75 | 86 | 97 | 105 | 125 | 138 | 185 | 395 |
| PN40 | 50 | 55 | 78 | 91 | 97 | 108 | 127 | 146 | 168 | 255 | 455 | |
| PN64 | 55 | 65 | 87 | 105 | 112 | 116 | 147 | 175 | 195 | 295 | 525 | |
