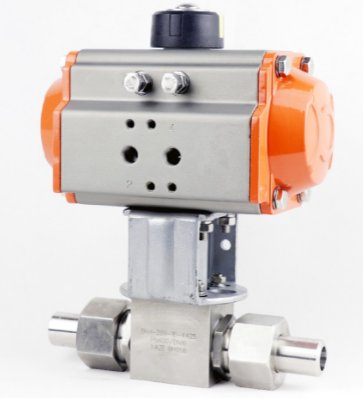

气动高压球阀Q641N
直接联系
温州厚科阀门科技有限公司
浙江
面议
厚科阀门
气动高压球阀Q641N
627
一、气动高压球阀 概述
气动高压球阀以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，可实现全开-全关动作。气动高压球阀由气动活塞式执行机构和高压球阀组成，可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。 气动高压球阀广泛应用在石油、化工、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
二、气动高压球阀 性能参数
| 驱 动 | 压缩空气4～7bar(可带手轮) |
|---|---|
| 公称通径 | 8～100mm |
| 电控 | DC24V、AC220V、4－20MA |
| 公称压力 | 1.6～6.4MPa；6.4MPa以上可定制 |
| 适用温度 | 常温PTFE：-29℃～+150℃ |
| 中温PPL：-29℃～+250℃ | |
| 连接方式 | 内螺纹 |
| 阀结构 | 三块式 |
| 阀体材质 | 不锈钢316L、316、304、304L |
| 阀球材质 | 不锈钢316L、316、304L、304 |
| 密封材质 | PTFE、PPL |
| 适用介质 | 气体、水、油类、轻微腐蚀性介质等 |
| 可选附件 | 限位开关、电磁阀、减压阀 |
| 尺寸 | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | φ8 | φ10 | φ15 | φ20 | φ25 | φ32 | φ40 | φ50 | φ65 | φ80 | φ100 |
| L | 60 | 60 | 69 | 75 | 86 | 105 | 110 | 130 | 150 | 170 | 215 |
| H | 50 | 50 | 55 | 60 | 70 | 82 | 90 | 105 | 120 | 132 | 160 |
| W | 90 | 90 | 100 | 120 | 140 | 140 | 180 | 200 | 220 | 240 | 300 |
| 重量（g） | 400 | 405 | 640 | 890 | 1160 | 2195 | 2940 | 4865 | 7000 | 10700 | 19350 |
