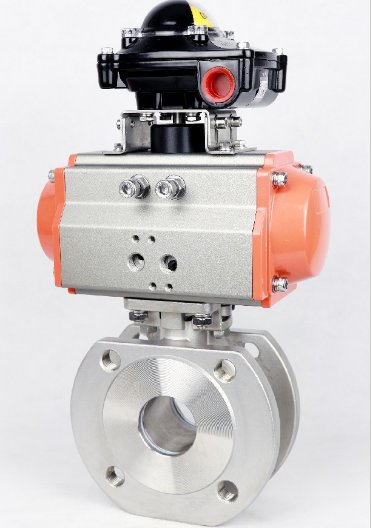

气动薄型球阀Q672F
直接联系
温州厚科阀门科技有限公司
浙江
面议
厚科阀门
气动薄型球阀Q672F
599
BQ672F-16型主要尺寸及执行器配置
公称通径DN（mm） | 执行器型号 | |||||||
L | D | D1 | D2 | b | f | Z-Φd | ||
15 | 35 | 95 | 65 | 45 | 14 | 2 | 4-M12 | GT52/GT63K |
20 | 38 | 105 | 75 | 55 | 14 | 4-M12 | GT63/GT63K | |
25 | 42 | 115 | 85 | 65 | 14 | 4-M12 | GT63/GT83K | |
32 | 50 | 135 | 100 | 78 | 16 | 4-M16 | GT63/GT83K | |
40 | 60 | 145 | 110 | 85 | 16 | 4-M16 | GT83K/GT110K | |
50 | 70 | 160 | 125 | 100 | 16 | 3 | 4-M16 | GT83K/GT110K |
65 | 95 | 180 | 145 | 120 | 18 | 4/8-M16 | GT110/GT127K | |
80 | 118 | 190 | 160 | 135 | 20 | 8-M16 | GT127/GT127K | |
100 | 140 | 215 | 180 | 155 | 20 | 8-M16 | GT127/GT160K | |
125 | 175 | 245 | 210 | 185 | 22 | 8-M16 | GT160/GT190K | |
150 | 210 | 280 | 240 | 210 | 24 | 8-M20 | GT190/GT210K |
