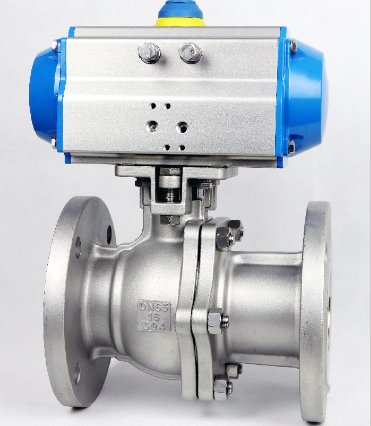

气动法兰高平球阀

直接联系

温州厚科阀门科技有限公司

浙江

产品规格型号

参考报价：

面议

品牌：

厚科阀门

型号：

气动法兰高平球阀

关注度：

579

产品介绍

型号: Q641F、Q641H

Q641F/H型气动法兰球阀适用于PN1.0MPa～PN10.0MPa的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。气动法兰球阀可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

性能特征：

阀杆采用防爆出设计；

全通径浮动球；

球阀与球体之间带防静电装置；

双碟形弹片自动压紧填料设计；

法兰连接能保持良好密封性能，便于维修更换；

气动执行器：

厚科气动法兰球阀标配AT系列气动执行器，该执行器在综合运用英国TENVO设计工艺的基础上进行研制而成，详情请浏览：AT系列气动执行器

Q641F/H型气动法兰球阀–外形尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸（mm）②
		L		d1		LJ③		D	D1	D2	D6	b	Z-Φd
		全通径	缩径	全通径	缩径	全通径	缩径	D	D1	D2	D6	b	Z-Φd
1.6	15	108	-	15	-	-	-	95	65	45	-	14	4-14
	20	117	-	20	-	-	-	105	75	55/58	-	14/16	4-14
	25	127	-	25	-	-	-	115	85	65/68	-	14/16	4-14
	32	140	-	32	-	-	-	135/140	100	78	-	16	4-18
	40	165	-	40	-	-	-	145/150	110	85/88	-	16	4-18
	50	178	-	50	-	-	-	165/165	125	100/102	-	16/18	4-18
	65	190	-	65	-	-	-	180/185	145	120/122	-	18	4-18
	80	203	203	80	65	-	-	195/200	160	135/138	-	20	8-18
	100	229	229	100	80	-	-	215/220	180	155/158	-	20	8-18
	125	356	254	125	100	-	-	245/250	210	185/188	-	22	8-18
	150	394	267	150	125	-	-	280/285	240	210/212	-	24/22	8-23/8-22
	200	457	292	200	150	-	-	335/340	295	265/268	-	26/24	8-23/12-22
2.5	15	140	-	15	-	-	-	95	65	45	40	16	4-14
	20	152	-	20	-	-	-	105	75	55/58	51	16	4-14
	25	165	-	25	-	175	-	115	85	65/68	58	16	4-14
	32	178	-	32	-	188	-	135/140	100	78	66	18	4-18
	40	190	-	40	-	200	-	145/150	110	85/88	76	18	4-18
	50	216	-	50	-	226	-	165/165	125	100/102	88	20	4-18
	65	240	-	65	-	253	-	180/185	145	120/122	110	22	8-18
	80	283	293	80	65	295	295	195/200	160	135/138	121	22	8-18
	100	305	305	100	80	321	321	230/235	190	160/162	150	24	8-23/8-22
	125	381	381	125	100	397	397	270	220	188	176	28	8-25/8-26
	150	403	403	150	125	419	419	300	250	218	204	30	8-25/8-26
	200	502	419	200	150	520	437	375	310	282/285	260	38	12-30
4.0	15	140	-	15	-	153	-	105	75	55/45	40	18	4-14
	20	152	-	20	-	165	-	125/130	85	68/58	51	20	4-18
	25	165	-	25	-	178	-	135/140	100	78/68	58	22	4-18
	32	178	-	32	-	191	-	150/155	110	82/78	66	24	4-23/4-22
	40	190	-	40	-	203	-	165/170	125	95/88	76	24	4-23/4-22
	50	216	216	50	40	232	232	175/180	135	105/102	88	26	4-23/4-22
	65	241	241	65	65	257	257	200/205	160	130/122	110	28	8-23/8-22
	80	283	283	80	80	299	299	210/215	170	140/138	121	30	8-23/8-22
	100	305	305	100	100	321	321	250	200	168/162	150	32	8-25/8-26
	125	381	381	125	125	297	397	295	240	202/188	176	36	8-30
	150	403	403	150	150	419	419	340/345	280	240/218	204	38	8-34/8-33
6.3	15	165	-	15	-	178	-	105	75	55/45	40	20	4-14
	20	190	-	20	-	203	-	125/130	90	68/58	51	22	4-18
	25	216	-	25	-	229	-	135/140	100	78/68	58	24	4-18
	32	229	-	32	-	242	-	150/155	110	82/78	66	24	4-23/4-22
	40	241	-	40	-	254	-	165/170	125	95/88	76	26	4-23/4-22
	50	292	292	50	40	308	308	195	145	112/102	88	28	4-23/4-22
	65	330	330	65	50	346	346	220	170	138/122	110	32	8-25/8-26
	80	356	356	80	65	372	372	230	180	148/138	121	34	8-25/8-26
	100	432	432	100	80	448	448	265	210	172/162	150	38	8-30

获取更多信息，请访温州厚科阀门科技有限公司网站
