AXR/PA-210或AXR/PA-230型前端放大器专门为X射线仪器设备领域的OEM（代工生产）厂商，研究所或实验室量身定制，可以和任何AMPTEK公司生产的X射线探测器探头配套使用（Si-PIN，SDD，CdTe），并提供了多种配置和封装以方便实际应用（见实物图1， 5， 7， 9， 10， 11， 13）。

客户可以自行设计热沉和封装，或直接购买下图所示的外壳（图1）。另外客户还需要自行提供外接电源，成形放大器（shaping amplifier），多道分析器（或者数字信号处理器）以及和与电脑主机间的通讯模块。

1. PA-210和PA-230型前端放大器（前放）中均适用下面的电路图和接口配置；
2. 硅PIN探头需要正的高电压（+HV）输入，而产生负的输出脉冲；
3. 硅漂移探头则需要负高压（-HV）输入，并产生正输出脉冲；
4. 确保不同探头的高压输入极性符合上述要求；
5. 十口电连接器上不是两面均有金属导体，在连接软排线时需要注意排线和连接器的导电面的对应连接。

1.R19电阻为27.4k欧姆，置于PA210/230模块电路板上或者单独外加均可，用以保持160μA的二极管供电。该电流下二极管上读出的电压（mV）和温度（℃）的关系见图3。

2.前端放大器直接连接到DP5/PC5模块时无需电阻，因该模块可独立为二极管供电并在配套软件中直接给出温度值（K）。

3. 客户需要利用温度传感器实现对热电制冷器的闭路反馈控制，而不仅是读取当前探头温度。热电制冷器能维持的**温差为85℃。OEM厂商至少应设定和控制探头温度为230K（-43℃），这样能保证环境温度需求上10到15℃的余量，即设备和室温上升10到15℃的情况下探头温度仍能保持在230K，此时相应的环境温度为30到35℃。若设备必须在更热的条件下使用时，需提高探测器设定温度以保证制冷器的稳定性。

图3. 测温二极管校准曲线（I=160μA）

下图（图4）为温度控制电路范例，对应测温二极管上电流为160μA，这时即可使用图3中的校准曲线。若该电路用于控制PA210/PA230前放模块，则不要在PA210/230上安装R19，因为此时电流通过该电路中的电阻R1来设定。另外需要将PA210/PA230前放模块上的端口7连接到该电路的输入端（如下图所示）。

图4. 温度控制电路范例

图5. PA-210型前端放大器，直径18mm，长40mm

图6. PA-210型前端放大器尺寸

图7. PA-210型前端放大器外壳

该外壳可以保证探头，前端放大器的屏蔽，并提供良好的热沉以及通用的安装孔，这样客户直接订购后可以节省封装设计的时间和经费。

图8. PA-210型前端放大器及外壳的机械尺寸图

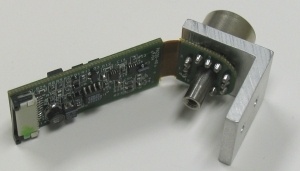

图9. PA-230型可弯曲前端放大器和配套探头，热沉及安装孔

图10. PA-230型可弯曲前端放大器和配套探头及热沉

图11. PA-230型可弯曲前端放大器和配套探头，热沉及安装孔（图9另一视角）

图12. PA-230型前端放大器机械尺寸

图13. PA-230型前端放大器外壳

该外壳可以保证探头，前端放大器的屏蔽，并提供良好的热沉以及通用的安装孔，这样客户直接订购后可以节省用于封装设计的时间和经费。

图14. PA-230型前端放大器及外壳的机械尺寸图

更多信息请关注AMPTEK英文官方网站：。
