SYN5620系列时间间隔计数器

SYN5620系列

直接联系

西安同步电子科技有限公司

西安

产品规格型号

参考报价：

面议

品牌：

同步天下

型号：

SYN5620系列

关注度：

116

产品介绍

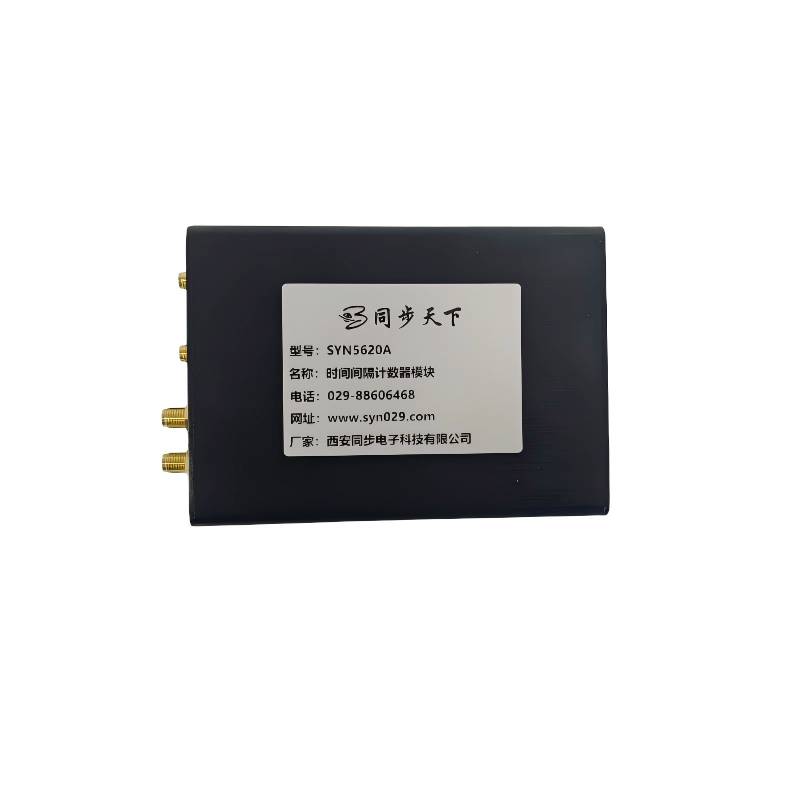

SYN5620系列时间间隔计数器

产品概述

SYN5620系列时间间隔计数器模块是一款由西安同步电子科技有限公司自主研发生产的小体积时间间隔和频率测量模块，频率测量分辨率**可达12位/s，时间间隔测量精度可达20ps，并具有双通道同时测频功能，内部时基标配高精度TCXO温补晶振可选高精度恒温晶振，该时间间隔计数器模块性能可靠，功能齐全,测量精度高，测量范围宽，灵敏度高．动态范围大，性价比高，使用方便，适合于航空航天、导弹、武器等科研领域的频率和时间间隔测量。

关键词：时间间隔分析仪，时间间隔计数器，频率计数器

产品功能

1) 频率测量分辨率**12位/秒；

2) 被测频率范围高达40GHz；

3) 时间间隔分辨率高达20ps；

4) 双通道同时测频功能，效率提高一倍。

产品特点

a) 双通通道同时测量；

b) 功能齐全、性能可靠。

典型应用

1) 计量检测校准部门及科研院所等；

2) 雷达设备测量、通信设备测量。

技术指标

型号	SYN5620A
通道数	双通道CH1+CH2
频率范围	100μHz～350MHz
阻抗	1MΩ/50Ω
耦合	AC/DC
**分辨率	12位/1s
*小灵敏度	50mVrms
**输入电平	+20dBm
低通滤波器	100kHz可切换
衰减	x1 或 x10
时间间隔测量	分辨率：100ps（可选20ps/50ps）脉冲宽度：15ns～100000s 测量范围：-10ns～100000s 触发电平：-5V～+5VDC连续可调触发方式：上升沿或下降沿
闸门时间	1ms～100000s，步进1μs
同时测频	双通道同时测频，频差≤2kHz,被测频率≤50MHz
内部时基	TCXO温补晶振10MHz输出，初始准确度≤5E-7，老化率≤1E-6/年
外部参考输入	10MHz，电平范围0dBm～20dBm
数据通信	USB Type-C接口，包含时间频率测量结果和设置指令
软件	Windows系统上位机程控软件
环境特性	工作温度0℃～＋50℃，存储温度-30℃～＋70℃，相对湿度≤90%（40℃）
供电电源	5VDC±5%，功率小于4W
尺寸	1238838mm（不含折弯）
重量	约600g
选件01	通道1/通道2频率范围可选225M/300MHz/350MHz/400MHz
选件02	通道3高频输入3GHz/6GHz/9GHz/15GHz/18GHz/20GHz/27GHz/30GHz/35GHz/40GHz
选件03	恒温晶振10MHz，初始准确度≤3E-8，老化率≤5E-10/天，秒稳定度≤3E-11/s
选件04	时间间隔测量功能，分辨率可选50ps/20ps
选件05	通信接口RS232C或者TTL接口
选件06	触摸液晶显示
