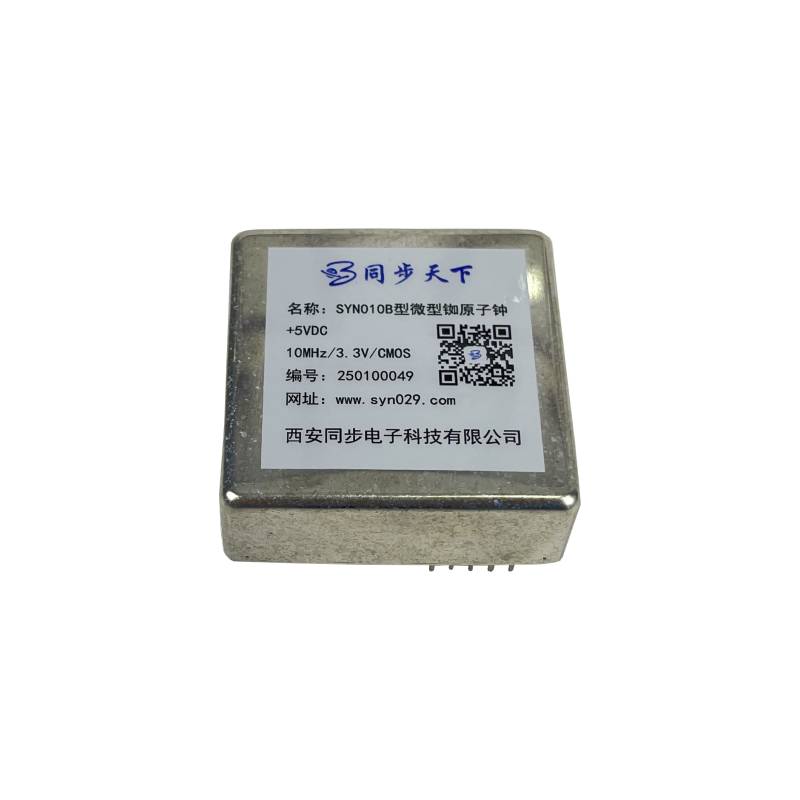

SYN010B型微型铷原子钟

SYN010B

直接联系

西安同步电子科技有限公司

西安

产品规格型号

参考报价：

面议

品牌：

同步天下

型号：

SYN010B

关注度：

146

产品介绍

SYN010B型微型铷原子钟

产品概述

SYN010B型微型铷原子钟是一款小体积智能化高性价比的铷原子钟，集成1PPS驯服和1PPS输出功能，并可适应-40～+75℃的温度范围，具有快速锁定，工作温度范围宽、相躁低和体积小巧等特点，可替代国外小体积原子钟，广泛应用于无线基站、RF测试设备和其它需要内置小体积高性价比铷振荡器的领域。

关键词：铷钟，国产原子钟，国产铷原子钟，高精度原子钟

产品功能

1) 输出1路10MHz方波信号；

2) 单路+5VDC电源供电,典型功耗5.5W；

3) 可适应-40～+75℃工作环境；

4) 1PPS输入驯服和1PPS输出功能；

5) 小体积51*51*18mm。

产品特点

a) 低成本、低功耗、小体积，老化率好。

典型应用

1) 自主传感器网络；

2) 手持高性能测试设备；

3) LTE基站、智能电网和企业、网络基础设施。

技术指标

输出频率	1路10MHz，3.3V CMOS
初始准确度	±5E-11
短稳	≤3.0E-11/1s ≤1.0E-11/10s ≤3.0E-12/100s
相位噪声	≤-70dBc/Hz(1Hz) ≤-115dBc/Hz(10Hz) ≤-140dBc/Hz(100Hz) ≤-147dBc/Hz(1KHz) ≤-150dBc/Hz(10KHz)
漂移率	≤1.0E-11/天
温频特性	±5E-10（-40℃～+75℃）
MTBF	100000小时@40℃
1PPS输出	1路3.3V CMOS ，上升/下降沿≤10ns，脉宽默认1ms
1PPS输入	1路3.3V～5V，上升沿有效，脉宽≥100ns
驯服精度	频率精度≤1E-12（24小时平均），驯服时差：±50ns
保持精度	≤1us（24小时）
频率控制	数字调节范围±1E-6，*小步进＜1E-12 模拟调节范围±4.0E-9，输入电压0～5V
锁定时间	≤5分钟（@+25℃）
串行通信	1路3.3V串口通信
电源输入	+5VDC，功耗≤15W(**)，≤8W(稳态),典型值5.5W
环境特性	工作温度-40℃～＋75℃，存储温度-55℃～＋100℃
尺寸	51mm×51mm×18mm
重量	≤100g
选件01	铷钟专用测试底板
选件02	漂移率≤5E-12/天
选件03	漂移率≤3E-12/天

管脚定义：
