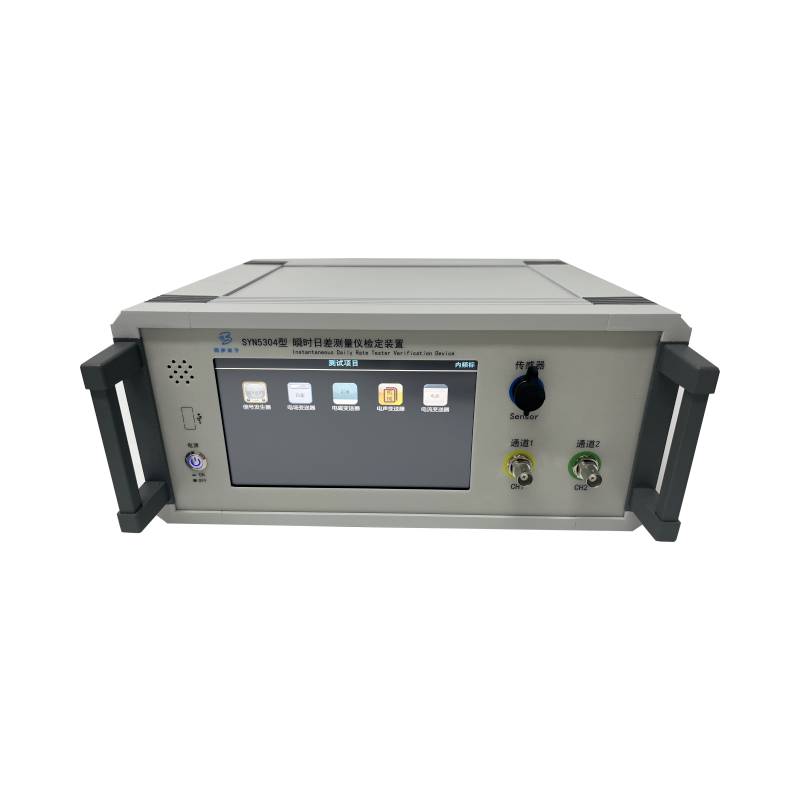

SYN5304型瞬时日差测量仪检定装置

产品概述

SYN5304型瞬时日差测量仪检定装置是根据《JJG 488-2018瞬时日差测量仪检定规程》设计、研发生产的一款高精度宽量程多变送器的瞬时日差测量仪（校表仪）检定装置。该瞬时日差测量仪检定装置拥有电场变送器、电流变送器、电声变送器和电磁变送器等四种变送器，内置高精度恒温晶振或者铷钟，具有外参考输入功能，包括USB、RJ45网口和DB9串口等多种通信接口，具有1路正弦频率信号和1路方波频率信号输出接口，可作为标准信号发生器使用。

该瞬时日差测量仪检定装置主要用于检定/校准各类数字式或机械式瞬时日差测量仪（校表仪）的计量性能，包括数显电子式校表仪、指针电子式校表仪和机械式校表仪，具有多功能、高准确度、高分辨率、超宽量程和多种变送器等特点，广泛应用于计量检定部门和产品质量检验机构等。

关键词：电子式校表仪检定装置，机械式校表仪检定装置

产品功能

1)测量日差测量仪和校表仪；

2)作为标准信号发生器使用；

3)内置高精度恒温晶振OCXO；

4)包括USB/RJ45网口/DB9通信接口。

产品特点

a)多种变送传感器；

b)7寸触摸屏设计，多种通信接口；

c)测量分辨率高。

典型应用

1)计量检定部门、产品质量检验机构等。

技术指标

通道1 波形 正弦波

频率范围 20kHz～10MHz

、 频率分辨率 ≤1μHz

幅度范围 20kHz≤f＜1MHz :10mVpp～8Vpp

1MHz＜f≤5MHz  :10mVpp～6Vpp

5MHz＜f≤30MHz :10mVpp～3Vpp

阻抗 50Ω

通道2 波形 方波

频率范围 1μHz～10Hz

频率*小分辨率 ≤1μHz

电平 TTL 3.3V

阻抗 50Ω

传感器 瞬时日差范围 -999.999 99s ～﹢999.999 99s

瞬时日差**允许误差 ±（A*86400+0.00001）s

A为内外参考频率准确度

瞬时月差范围 -9999.999 9s ～﹢9999.999 9s

瞬时月差**允许误差 ±（A*2592000+0.0002）s

A为内外参考频率准确度

变送方式 电场变送器

电流变送器

电声变送器

电磁变送器

内部频标 默认：铷原子钟，初始准确度≤2E-10（典型值5E-11），秒稳定度≤1E-10/s

选件：恒温晶振，1路10MHz，初始准确度≤3E-8，稳定度≤3E-11/s

通信接口 USB/RJ45网口/DB9串口，自动化控制指令

外参考输入 10MHz，幅度范围：0dBm～20dBm

环境特性 工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90%（40℃）

供电电源 交流 220V±10%， 50Hz±5%，功率小于10W

机箱尺寸 便携式机箱（上机架）320mm（宽）x280（深）x140mm（高）

重量 约小于4Kg

选件 可选内置铷钟，根据客户要求定做类似产品
