SYN5605系列时间间隔测量仪

SYN5605系列

直接联系

西安同步电子科技有限公司

西安

产品规格型号

参考报价：

面议

品牌：

同步天下

型号：

SYN5605系列

关注度：

107

产品介绍

SYN5605系列时间间隔测量仪

产品概述

SYN5605系列时间间隔测量仪是由西安同步电子科技有限公司精心设计、自行研发生产的系列高精度时间间隔测量仪，该系列时间间隔测量仪是根据《JJG 238-2018 时间间隔测量仪检定规程》的要求制作的一款多功能，高可靠性，专用的精密时差测量仪器，支持2/4/8/18/36/64通道同时测试，采用高稳定度恒温晶振/铷原子钟作为时间基准，测量分辨率为10ps/20ps/50ps/100ps/1ns/5ns等多种精度可选，外形尺寸也有大小3种，使用7寸大液晶触摸屏，采用大规模集成电路FPGA技术和TDC技术，实现高精度时间间隔测试，整机具有高稳定度、高准确度的优点，功能完善，操作方便，抗干扰能力强。

该时间间隔测量仪广泛应用于计量校准，粒子物理实验，天文学研究，自动化生产线控制，电子产品制造，精密机械加工，通信信号传输延迟测量，通信基站同步测量，电力系统故障定位，电力设备测试，车辆流量监测，自动驾驶距离测量等领域

关键词：时间间隔测量仪，数字式时间间隔测量仪，时间测量仪器

产品功能

1) 2/4/8/18/36通道同时测试；

2) 内外频标相互切换；

3) 大触摸屏进行实时显示；

4) 单通道和双通道同时测量功能；

5) 通过串口直接输出比对结果给计算机。

产品特点

a) 高度集成，精度高；

b) 稳定性好，性能可靠；

c) 液晶显示面板，简洁、直观。

典型应用

1) 各计量校准部门及科研院所等；

2) 本仪器可广泛地应用于各种科学试验中，其中包括爆轰与粒子判别等科学试验中爆速、弹速、冲击波速度、自由面速度、飞片速度等爆轰参数测量，是爆轰物理、冲击波物理、常规武器研究、天文实验、激光测距、定位定时、航天遥测遥控等很多领域不可缺少的仪器。

技术指标

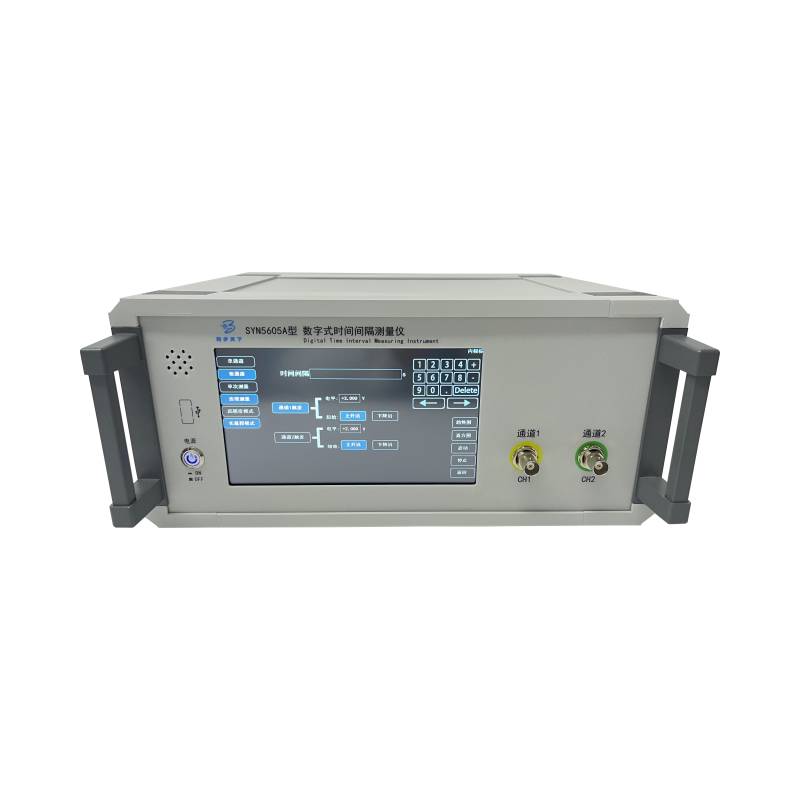

SYN5605A型数字式时间间隔测量仪

型号名称	SYN5605A型数字式时间间隔测量仪
时间间隔测量	路数	2
	电平	TTL
	分辨率	100ps（可选20ps/50ps）
	起始信号	上升沿/下降沿
	停止信号	下降沿/上升沿
	触发电平	-5V～+5VDC连续可调
	边沿测量	测量上升时间/下降时间
	测量范围	单通道：20ns～99999.999 999 999s 双通道：0～99999.999 999 999s
	**允许误差	双通道正脉宽：±（\|A\|×t＋1ns）双通道负脉宽：±（\|A\|×t＋5ns）单通道正负脉宽：±（\|A\|×t＋5ns）（A为时基频率偏差）
	显示图	趋势图和直方图
计数功能	计数范围	0 ～ 1E+15
计数功能	频率范围	0 ～ 50MHz
外参考输入	10MHz,幅度范围：0dBm～20dBm
内部时基	默认：恒温晶振10MHz，频率准确度≤3E-8（出厂设置），秒稳定度≤3E-11/s 选件：高稳晶振/铷原子钟等
数据通信	USB和RJ45和DB9，实现远程控制,可选GPIB套件
环境特性	工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90%
供电电源	交流 220V±10%， 50Hz±5%，功率小于75W
外壳尺寸	便携式机箱320mm（宽）x280（深）x140mm（高）
重量	≤4.5kg

SYN5605型多通道时间间隔测量仪

型号名称	SYN5605型多通道时间间隔测量仪
时间间隔测量	路数	4路（可选8路、18路或者36路）
	电平	TTL（可选通断信号）
	分辨率	10ns（可选5ns/1ns/100ps/50ps/20ps）
	起始信号	上升沿/下降沿
	停止信号	下降沿/上升沿
	测量范围	0～99999.999 999 999s
	**允许误差	±（\|A\|×t＋10ns）（A为时基频率偏差）
内部时基	默认：恒温晶振10MHz，频率准确度≤3E-8（出厂设置），秒稳定度≤3E-11/s 选件：高稳晶振/铷原子钟等
外参考输入	10MHz,幅度范围：0dBm～20dBm
数据通信	DB9物理接口，读取测量结果
环境特性	工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90%
供电电源	交流 220V±10%， 50Hz±5%，功率小于75W
外壳尺寸	3U，19″标准机箱（上机架）482mm（宽）x300（深）x150mm（高）
重量	≤4.5kg
选件01	同时测量路数可选8/16/24/36路
选件02	通断信号测量
选件03	分辨率可选5ns/1ns/100ps/50ps/20ps
选件04	内部时基可选高稳晶振/铷原子钟

SYN5605E型四通道时间间隔测量模块

型号名称	SYN5605E型四通道时间间隔测量模块
时间间隔测量	路数	4
	分辨率	1ps
	测量范围	0～1.5s
	测量功能	时间间隔、脉宽、周期等
	触发电平	TTL电平
	**允许误差	4通道（rms）：10ps 单通道（rms）：20ps
外参考输入	10MHz,幅度范围：0dBm～20dBm
内部时基	恒温晶振10MHz，频率准确度≤3E-8（出厂设置），秒稳定度≤3E-11/s
数据通信	串口RS232C,DB9，实现远程控制和读取测量结果
环境特性	工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90%
供电电源	配电源适配器，交流 220V±10%， 50Hz±5%，功率小于10W
外壳尺寸	120mm（宽）x88（深）x38mm（高）
重量	≤400g

SYN5605F型多通道时间间隔测量模块

型号名称	SYN5605F型多通道时间间隔测量模块
时间间隔测量	路数	64路SMA
	阻抗	高阻
	测量范围	0～2 000 000s
	分辨率	20ns
	**允许误差	±（\|A\|×t＋500ns）（A为时基频率偏差）
	测量功能	时间戳，由时间戳可计算时间间隔、脉宽、周期等
	触发电平	0～6.5V可调
	输入电平	0～10V
	触发沿	上升沿/下降沿
	滤波脉宽	20ns～5s
	临时存储	每个通道存储5组数据
开始信号	发送指令和外部触发(TTL上升沿)两种开始测试功能
上位机软件	配有上位机控制软件，具有远程控制和读取时间戳和计算时间间隔、脉宽、周期等功能
外参考输入	10MHz,幅度范围：0dBm～20dBm
内部时基	恒温晶振10MHz，频率准确度≤5E-7（出厂设置）
数据通信	串口DB9，TYPE_C实现远程控制和读取测量结果
环境特性	工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90%
供电电源	12VDC供电，功率3w
外壳尺寸	220mm160mm55mm（长宽高）
重量	≤1.2kg

选件说明

选件号	项目	内容
选件01	时间间隔分辨率	1ns
选件02	时间间隔分辨率	100ps
选件03	时间间隔分辨率	50ps
选件04	时间间隔分辨率	20ps
选件05	高稳晶振	频率准确度≤1E-8（出厂设置），秒稳定度≤1E-11/s
选件06	高稳晶振	频率准确度≤1E-8（出厂设置），秒稳定度≤3E-12/s
选件07	铷原子钟	频率准确度≤5E-11（出厂设置），秒稳定度≤1E-10/s
选件08	溢出功能	通道1每1000个触发脉冲可产生一个溢出脉冲
选件09	供电	交流供电+低压DC供电
选件10	供电	交流供电+内置锂电池（与选件021二选一）
选件11	后面板输入	后面板输入取代前面板通道输入
选件12	GPIB接口	增加GPIB接口套件
选件13	上架套件	增加上架套件
选件14	双互锁套件	增加双互锁套件
选件15	无源探头	200MHz无源探头
选件16	无源探头	500MHz无源探头
选件17	有源探头	25MHz有源差分高压探头（1300V(DC+peak AC)）
选件18	软件	SYN5694型时间频率分析软件
选件19	软件	群控软件（可同时控制多台设备）
选件20	SCPI指令	可编程仪器标准命令SCPI
选件21	仪表箱	专用仪表拉杆箱
选件22	机柜托盘	19英寸标准机柜通用托盘
选件23	U盘存储	外部U盘存储接口
