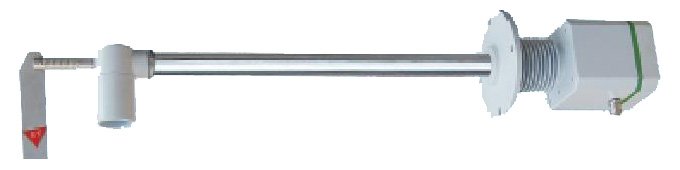

YK系列压控阻移式料位计 YK系列阻移式料位计是华明公司自主研发、制造、生产的一种测控粉料仓料位的仪器。是在一代产品基础上，加装了负压控制装置而生成的二代升级产品，是一种气压控制接触式物位测控仪器，它克服了一代产品，工作周期长，可靠性差的问题，它采用静态工作模式，大幅度提高了料位计的运行可靠性，可广泛应用于各种除尘器灰斗料位、灰库料位的测控。

YK系列压控阻移式料位计

l       特点

静态工作模式可靠性高、使用寿命长。

耐高温设计，可耐600℃高温。

输出信号稳定、抗干扰能力强。

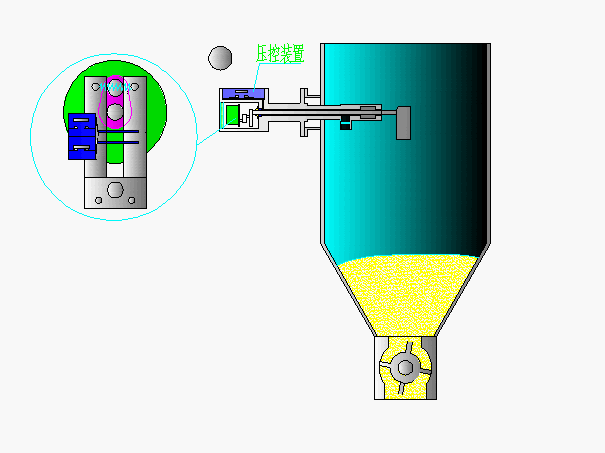

l      工作原理

被测粉料低于料位计探管时，压控装置受气体负压力作用，接点处于断开状态，料位计断电，不工作。被测粉料高于料位计探管时，作用在压控装置上的负压力消失，接点进入接通状态，料位计得电开始检测。由于粉料的阻挡作用，使检测板受阻不能转动，此时电机仍在转动，使摆动机构一侧动臂移动，首先触动信号开关闭合，输出被测粉料高于限定高度信号，再触动电源开关断开，电机停止工作。如果粉尘位置不变，则料位计会一直保持这个状态不变。当被测粉料下降到低于料位计探管后，料位计回到初始状态，进入下一循环。

可以看出，在整个检测过程中，料位计只有接触到被测粉料时才进入检测状态，而从检测、到输出料已到限定高度信号、再到自动切断电源，总用时不到2秒钟，绝大部分时间处于静止不动状态，我们把这种工作模式称为静态工作模式。

l      技术参数

l      外形尺寸

料位计外形尺寸图

安装护罩外形尺寸图

l      型号说明

l      选型说明

该形式料位计可用于常温、除尘器灰斗，也可用于具有高温、高负压烧结机头除尘器灰斗以及具有高温工况的电厂省煤器灰斗。选型时应重点考虑温度、探管长度参数。可按被测粉尘的**温度确定料位计的适用工况温度，探管长度以伸入设备内300mm为宜，为防止料位计在使用过程中被异物砸坏**选配防护罩。

选型举例：电源220V、探管长度600mm、介质温度200℃、介质压力负2000Pa、带安装座、上料位计。则产品型号是：YK6GCDAS
