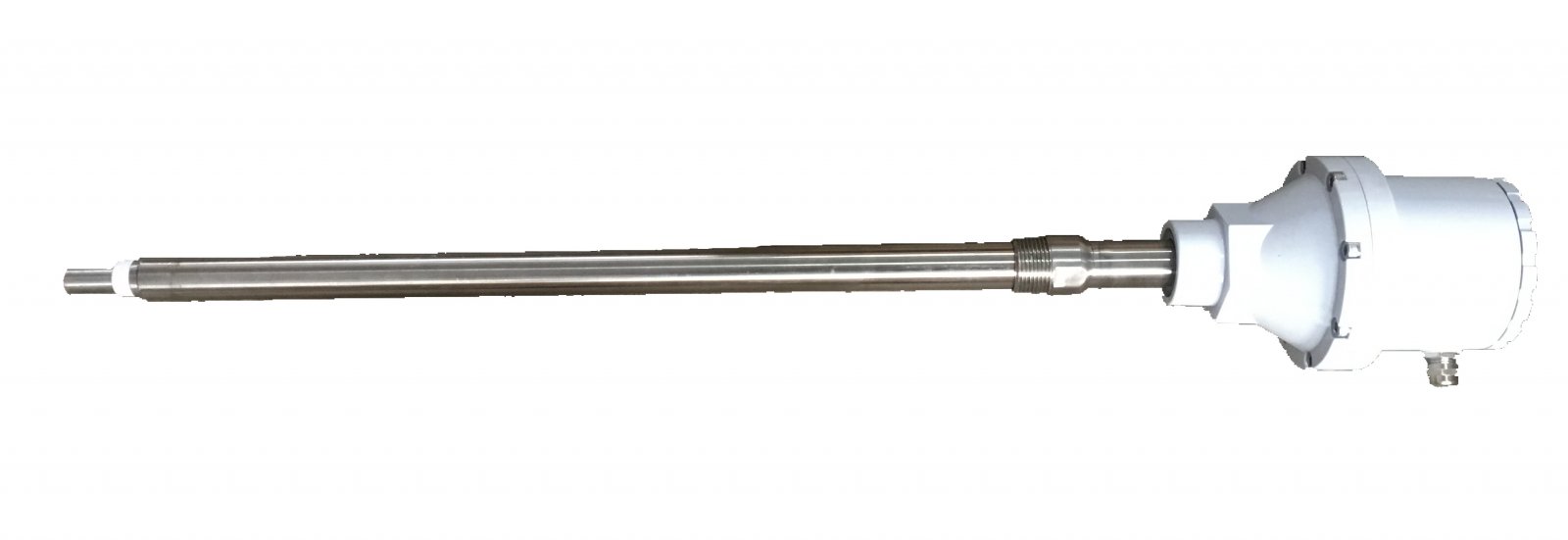

DB-7CDLPB-06  型号：DB-7CDLPB-06
功耗：3w
 DB系列射频导纳料位计

射频导纳波阻料位计

一、概述

射频导纳波阻料位计是华明公司自主研发、制造生产的一种测控物料料位的仪器，它与其他电器结合可实现对物料仓料位高度、排放的自动控制。该系列料位计在测量过程中是依据“导纳”和“射频波阻”参量变化而做出有料或无料判断的，是一种新型射频导纳式料位计。可广泛应用于电厂、钢厂、水泥厂、化工厂，各种除尘设备灰斗、料斗、灰库、料库、仓泵等物料料位的测控。

它们具有以下显著特点：

（1）安装和使用过程中无需调试，免维护。

（2）不怕挂料，不怕粘附，抗温漂，抗干扰能力强。

（3）流体物料冲击探头，不会引起误报。

（4）对接地无要求，料仓材质，形状对测量无影响。

二、结构型式

（1）基本型（DB系列），主要用于探测介电常数1.6—10之间的物料，例如，电厂粉煤灰，水泥，炉渣，石灰石粉，生物质灰，垃圾焚烧灰，烧结机灰，硅粉，玻璃丝粉，粮食等。

（2）防护型（DBF系列）主要用于探测含较多导电物质的物料，例如，煤粉，煤块，燃烧不充分的粉煤灰，钢厂高炉灰等

（3）软管型（DBR系列），主要用于灰库高料位探测。

（4）软管防护型（DBFR系列）主要用于煤库高料位探测。

（5）分体型（DBL），主要用于高温物料或需要探测部分与控制部分分开安装的场所。

（6）分体防护型（DBFL），主要用于探测含较多导电物质的高温物料，或需要探测部分与控制部分分开安装的场所。

三、工作原理

在料位计探头和探管之间加上射频信号时，它们之间存在导纳和波阻抗，导纳和波阻抗的数值大小与外部介质参数有关，探头接触到的物料越多，导纳值和波阻抗值越大，反之则小.通过微电脑芯片对导纳和波阻抗进行处理、分析、比较，即可准确判断出料位计探头是否接触到被测物料，据此输出被测物料达到限定高度信号。

四、技术参数、规格型号

六、选型原则

选型时应重点考虑被测物料特性，选择合适的结构型式，然后确定探入部分耐温、探入部分长度、供电方式，过程连接，电气接口等参数。可按被测粉尘的**温度确定料位计的适用工况温度，探测部分长度以伸入设备内300mm 为宜，太短则容易因设备内壁积灰造成料位计误动作，太长则增加成本。
