YLZFZ6GADS

型号：YLZFZ6GADS
功耗：4W

静态压力式料位计
型号：YLZFZC92S
功耗：4W

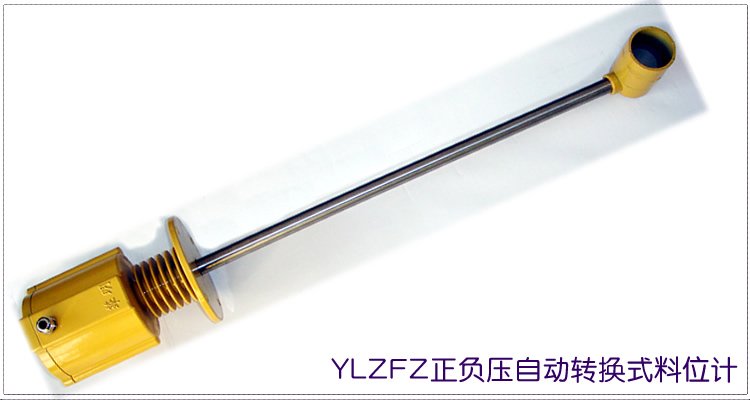

YLZFZ系列正负压自动转换式料位计，是在YLYZ系列有源正压料位计基础上增加了负压控制功能，而形成的一个新品种。它的特点是除了具有有源正压料位计的全部功能外，还能在被测设备存在负压时，自动控制气泵的启动和停止，大大延长了气泵的使用寿命。同时还具有对粉尘无特殊要求、安装使用中无需调整参数、抗挂料、耐高温、运行稳定可靠、使用寿命长等显著特点。特别适用于对各种除尘器、如低负压除尘器、高负压除尘器，压力频变除尘器进行料位测控。

2、 工作原理
该料位计分上料位计和下料位计两种结构形式，现分别对其工作原理进行
说明：
2、1上料位计工作原理
在被测设备粉料低于料位计探管时，由于负压的作用，负压开关动作，切断料位计气泵
之电源，料位计不工作，处于静止状态。表示被测粉料未到达限定高度。当粉料高于料位计
探管时，由于粉料的封堵，负压开关不再受负压的作用而回位，接通气泵电源，气泵启动并
向料位计探管内充气，由于此时探管口已被粉料封堵，管内压力升高，压力传感元件动作，
输出开关信号，表示被测粉料已到限定高度。当粉料卸至低于料位计探管时，又重复以上循
环。

2、2下料位计工作原理
下料位计中设有两套压力测量装置，即正压和负压测量装置，它们可以单独
对料位进行测量，也可同时对料位进行测量，通过安装在被测设备较高位置的
压控电源开关的作用，可以控制正压测量装置的启动或停止，自动进行测量方
式的转换，在被测设备内负压正常的情况下，料位计采用负压测量方式进行测
量，粉料低于料位计探管时，料位计内的负压开关受负压作用，吸合动作，输
出料位低于限定高度信号。粉料高于料位计探管时，探管受粉料阻挡，料位计
内的负压降低或消失，负压开关释放，无信号输出。
在被测设备内负压较低或无负压的情况下，料位计采用正压测量方式进行
测量，此时，气泵启动，不断向探管内打气，当粉料低于料位计探管时，探管
内压力低，继电器动作，输出料位低于限定高度信号。粉料高于料位计探管时，
探管受粉料封挡，探管内的压力升高，继电器断电，无信号输出。
