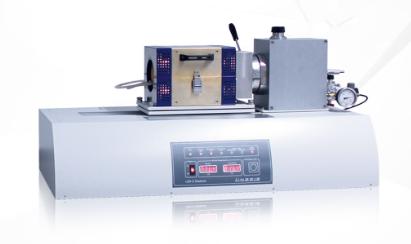

LSR-3型赛贝克系数测试仪
热功率、热电势、或塞贝克系数描述的都是材料在一定温差条件下产生感应热电电压的大小,单位是V/K。
近年来直接将热能转化成电能的方法引起人们的广泛兴趣。通过热电装置收集热发动机和燃烧系统余热并转换成电能可以节省数十亿美元。
为了应对一系列挑战性的应用,Linseis已经开发出LSR-3 Seebeck系数/电阻率测试系统用于分析材料和器件的特性。
特点
LSR—3测试系统可以同时测量塞贝克系数和电阻(电阻率)
可以测量圆柱形或棱柱形的样品,长度6——23毫米
利用独特的测量适配器可以测量线状和薄片状样品
通过三种可更换的炉体,测量温度范围可以覆盖-100到1500 ℃
样品架的设计保证了极好的测量重复性
32位软件可以通过程序实现自动测量
测量数据导出
测量原理:
圆柱形或棱柱形的试样垂直放置的两个电极之间,下部电极块包含一个加热器。整个测量装置放置在炉体中。将整个炉体和样品加热到特定的温度,在此温度 下利用电极块中的二级加热器建立一组温度梯度,然后两个接触热电偶测量温度梯度T1和T2。独特的热电偶接触机制保证了以高的温度精度测量每个热电偶上 每条导线电动势dE。
材料的热物理性质以及*终产品的导热优化在各种工业应用领域变得越来越重要。经过几十年的发展,在测量各种固体、粉末和液体热导率和热扩散系数中闪射法已经成为常用的测量方法。
主要技术参数:
型号 | LSR-3 PART |
温度范围 | -100 至 500℃ RT 至 800/1100/1500℃ |
测量原理 | 赛贝克系数:静态直流法 电阻率:四端法 |
气氛 | 惰性,氧化,还原,真空 |
样品支架 | 三明治结构夹与两电极之间 |
样品尺寸(圆柱形或棱柱形) | 2 至 5 mm(面宽),23mm φ6mm,23mm |
样品尺寸(圆盘状) | 10, 12.7, 25.4 mm |
可调探头距离 | 4, 6, 8 mm |
冷却水 | 需要 |
赛贝克系数测量范围 | 1至2500μV/K 准确度±7%;重复性±3% |
电导率测量范围 | 0.01 至 2*105s/cm 准确度±5-8*%;再现性±3% |
电源 | 0到160mA,具长期稳定性 |
