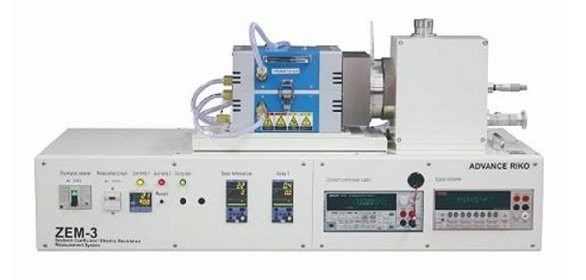

BKZEM-3电阻率/温差电动势测试系统

关键词：塞贝克系数，半导体，热电材料

BKZEM-3电阻率/温差电动势测试系统可用于对于半导体，陶瓷材料，金属材料等多种材料的热电性能分析。

热力发电是一种通过热电效应材料产生电力的方法，由J.T.Seebeck德国物理学家在1821年发现的。面对当前的全球由二氧化碳排放以及化学材料消耗而导致的温室效应，热电转变器件引起了注意，因为可以有效利用余热。为了迎合这种急迫的需求公司为这些材料和器件开发了特性评估装置。

+  拥有温度精确控制的红外金面加热炉和控制温差的微型加热器；

+  测量是由计算机控制的，并且能够在指定的温度下执行测量，并允许自动测量消除背底电动势；

+  欧姆接触自动检测功能（V-I图）；

+  可以用适配器来测量薄膜；

+  可定制高阻型。

测试原理：

样品以圆柱形或方柱的形式垂直放置在加热炉中的上块和下块之间。通过下块中的加热器给样品施加温度梯度，同时将样品加热并保持在规定的温度。塞贝克系数的测量是通过测量压在样品侧面的热电偶上的上部和下部T1，T2与热电偶一侧的同一股线之间的热电动势dE来确定的。
电阻测量采用直流四端法，通过在样品两端施加恒定电流I，测量热电偶同一元件线之间的电压降dV，并去除引线之间的热电动势来确定。

电阻测量系统可实现对金属或半导体材料的热电性能的评估。作为ZEM的特点，塞贝克系数（seebeck）和电阻都可以用一种仪器来测量。该系统可用于对于半导体，陶瓷材料，金属材料等多种材料的热电性能分析。

主要技术参数：

温度范围：  室温-600℃，800℃ ，1000℃多种范围可选择

温度设定范围:测温步数和温度采样测量步数：**125步

测量方法 :温差电动势：静态直流法

电阻率：四电极法

气氛: 氩气或氮气

样品尺寸:2~4 mm正方形或直径2~4 mm，长6~22 mm（**）

导线间距:4，6，8 mm

电源供应:200 VAC，单相，40 A（M8，M10规格）

100 VAC，单相，20 A（L规格，M8和M10规格）

冷却水需求:自来水,水压大于1.5 kgf/cm²,流量大于7 L/min

样品温差：MAX.50℃

测量方式：电脑全自动测量
