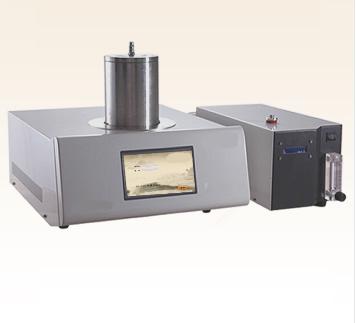

TPS-1000型热常数分析仪

关键词：热常数，TPS，瞬态平面热源技术

  TPS-1000型热常数分析仪工作原理基于热板法，这是一种依据Fourier传热定律来测量材料导热系数的方法；通过在材料上施加一定的热流，并在不同位置测量温度变化，从而计算出材料的导热系数；TPS-1000热常数分析仪使用瞬态平面热源技术（TPS），由瑞典Chalmer理工大学的Silas Gustafsson教授在热线法的基础上发展而来。

一、产品主要应用领域：

应用领域：

高分子材料（HD）

针对高分子材料中热界面材料的散热特性进行材质的特性分析，例如：（1）散热胶，（2）散热膏，（3）热胶带，（4）散热片等材料的开发应用。

金属材料（HD）

具高热导特性的材料，例如金、银、铝等经常用于作为材质的热交换材料的介质，利用量测材质的热传导系数、热扩散系数及比热分析，开发高热导散热效能的材料，例如：（1）热管，（2）散热片，（3）合金的开发应用等材料的开发应用。

陶瓷材料（HD）

陶瓷、玻璃、矽晶圆等广泛的应用于各种领域中包括电子、光电、建筑等利用量测材料的热传导系数、热扩散系数、比热等热特性，能有效的开发依不同特性需求的产品，例如高散热特性的MLCC等。

复合材料（HD）

例如电子光电使用的印刷电路板、封装树脂等复合材料中的热传导特性，可以利用量测材料的热传导系数、热扩散系数、比热等热特性加以分析。

奈米材料（HD）

热交换材料的开发应用，例如奈米溶液、冷冻剂的热传导散热特性分析。

建筑材料（HD）

利用量测材料的热传导数、热扩散系数、比热等热特性，应用于建材中的隔热材料、散热建材的开发。

二、产品仪器特点：

A.采非破坏性样品测试方法

B.不需输入比热（Cp）及密度（D）即可量测热导系数

C.不需裁减样品即可依样品大小选取适当的传感器

D.可扩充性：可扩充由软件控温、控制测试温度及取点的高温炉体及低温系统

三、主要技术参数：

1、功能：可同时测得热导系数（Thermal Conductivity, W/mK）,热扩散（Thermal Diffusivity, m2/s）与热容（Specific Heat, J/m3℃）,并可由比热量测模式求得比热（Specific Heat Capacity, /kg℃）。

2、测量范围：0.005 W/mK~500 W/mK

3、温度温度范围：10K~1000K（-180~700℃）

4、精度：1%

5、测量时间：1~5分钟内即可完成测试

6、样品尺寸:量测局部特性：Small Sensor－半径0.49mm

量测整体特性：Large Sensor－半径60mm

7、样品种类：固体，液体，粉末，薄膜皆可

8、电源：220V

9、重量：100KG
