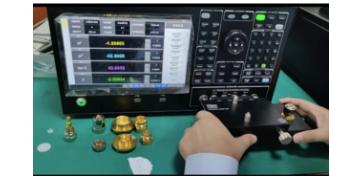

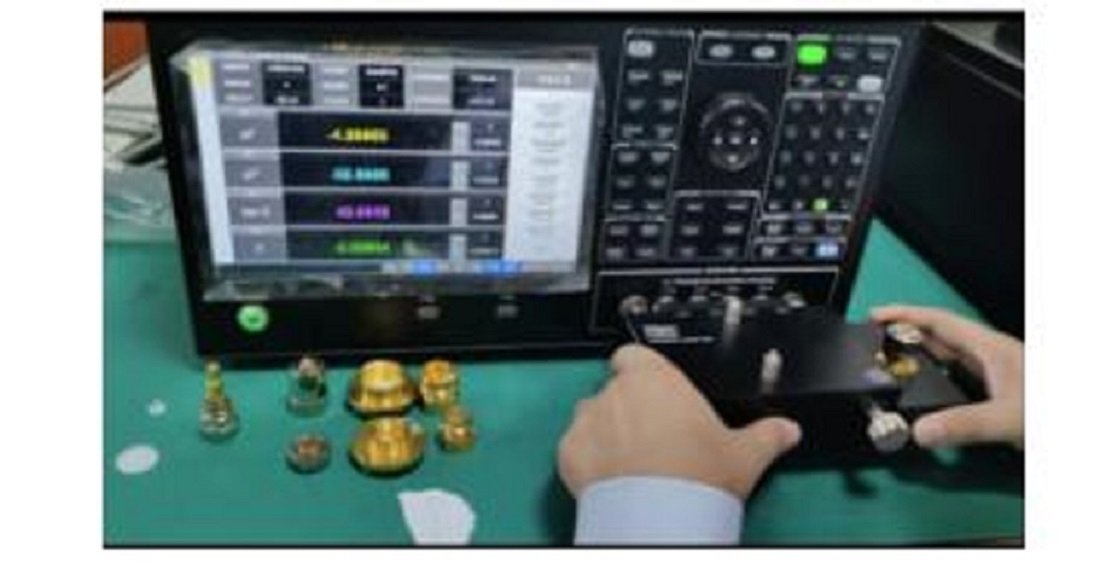

JKZC-ESAM6000电磁屏蔽吸波材料磁导率测试仪

关键词：电磁屏蔽，吸波材料，磁导率

一、研究背景

电磁波因其多功能性，在通信、雷达及航空航天等领域发挥着举足轻重的作用。然而，随着其使用的普及，电磁干扰和辐射污染等问题也日益凸显。

为了有效解决这些挑战，电磁屏蔽吸波材料的研究与开发变得至关重要，它们能有效减少电磁波的负面影响，保障设备和环境的稳定运行。

然而，电磁屏蔽吸波材料的性能评价是一个复杂的过程，其中磁导率测试是评价材料性能的重要手段之一。

磁导率是材料对磁场的响应能力的度量，它反映了材料在磁场作用下的磁化能力。

JKZC-ESAM6000电磁屏蔽吸波材料磁导率测试仪是一款信号高，全电脑化操作设备，采用自动平衡技术，四端对测试配置，稳定性和一致性高，对于研究电磁屏蔽吸波材料是一款常用设备，也是高校研究材料的重要设备之一。

一、主要特点：

1.信号源频率范围：DC,10Hz-1/3/5/10/20/30/50MHz

2.测量精度±0.08%（典型值±0.05%）

3.自动电平控制（ALC）功能

4.输出阻抗25Ω/100Ω可切换

5.提供电表模式、多步测试、图形扫图、等效电路模型分析

6.内建直流偏置电压±12V，可另选购外挂直流偏置电压0到±40V/电流±100mA

7.精准量测压电陶瓷材料之导纳圆绘图，并提供量测电容之C-V 曲线

8.超快量测速度<3ms(*快)

9.开路/短路/负载校正功能

10.电表模式下*多可显示四个元件参数，电感值及DCR值可同时显示

二、主要技术参数：

1、磁导率频率范围：10Hz-1/3/5/10/20/30/50MHz

2、测试信号电压范围：10mV - 2Vrms(100Ω), 10mV - 1Vrms(25Ω)

3、准确度：± 0.05%

4、分辨率:0.01

5、电流分辨率:10µA

6、测量时间:<3Ms

7、测试参数：μr (相对导磁系数)，D(损耗因数)、C(电容)

8、温度：室温-1000℃

9、控温精度：±1℃

10、电极材料：上电极半圆型铂金电极，下电极平板型铂金电极

11、绝缘材料：99氧化铝陶瓷

12、数据存储格式：TXT文本格式

13、符合标准：GB-T 10581-2006

14、供电：220V±10%，50Hz

15、工作温度：5℃ 至 + 40 ℃；

16、存储温度：–40 ℃ 至 +65 ℃

17、工作湿度：+40 ℃ 时，相对湿度高达 95%（无冷凝）

18、设备尺寸：400x450x580mm

19、重量：38kg
