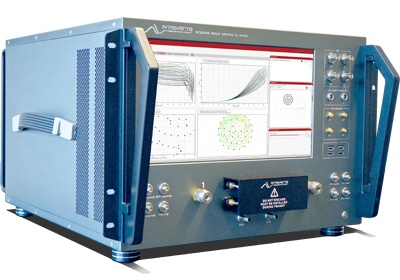

*全选择Load Pull解决方案MT1000和MT2000混合信号有源负载牵引系统是经过商业验证的很实用的解决方案,能够在以下条件下以每分钟高1000个阻抗/功率状态的速度执行负载牵引,而不受Smith Smith图表覆盖的限制:
单音CW和脉冲CW RF信号
直流和脉冲直流偏置
时域NVNA电压和电流波形以及负载线
1 MHz至40 GHz之间的频率
在上述条件下,具有高反射系数幅度的高速负载牵引非常适合:
测量速度更快,缩短了产品上市时间
减少传统被动式机械负载牵引系统造成的瓶颈,而不会降低精度
验证非线性紧凑模型
提取非线性行为模型
研发,设计验证测试和晶圆生产测试外,MT2000是经过商业验证的很实用的解决方案,能够在基带,谐波和基带频率上控制高达1000 MHz带宽的宽带阻抗,非常适合:
在宽带PA电路设计中使用ACPR和EVM测量数据
基于受控基带端接改善PA线性度
在实际的天线负载条件下评估DUT的性能
在不同的匹配网络拓扑下评估DUT的性能
MT1000和MT2000是一站式的一站式负载拉动解决方案,替代了通常由无源基波和/或谐波阻抗调谐器,VNA和/或NVNA,模拟信号发生器,矢量信号发生器,矢量信号分析仪和示波器执行的功能,并增加了高速负载拉力测量和调制信号宽带阻抗控制的功能。
MT2000E4-1000具有1000 MHz宽带阻抗控制的 40 GHz 4环路混合信号有源负载牵引系统
MT2000B6-500具有500 MHz宽带阻抗控制的 18 GHz 6环路混合信号有源负载牵引系统
