T型过滤器
直接联系
宁波宝蒂塑胶阀门有限公司
浙江
面议
宝蒂塑胶阀门
T型过滤器
757

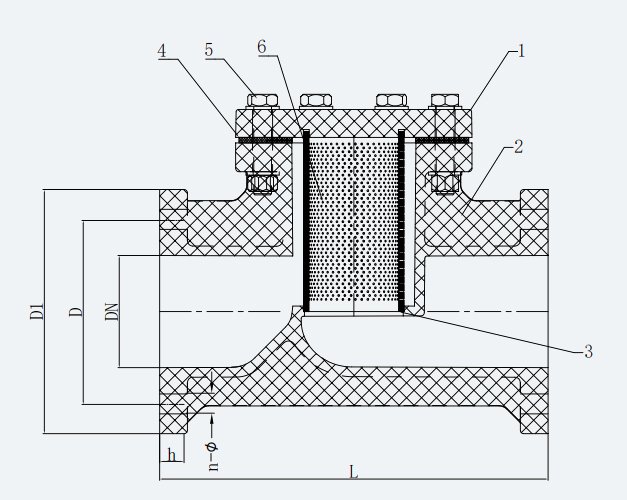

材质配件表
编号No. | 零部件 | 材料 |
1 | 阀盖 | FRPP,PPH,UPVC,CPVC,PVDF |
2 | 阀体 | FRPP,PPH,UPVC,CPVC,PVDF |
3 | 支架 | FRPP,PPH,PVDF |
4 | 橡胶垫 | EPDM,FPM,PTFE |
5 | 螺栓螺母 | 钢，不锈钢 |
6 | 过滤网 | FRPP,PPH,PVDF |
产品尺寸表（mm）
DN | D | D1 | L | h | n | φ | 筛网孔径 | 工作压力(Mpa) |
25 | 85 | 115 | 160 | 16 | 4 | 14 | 2 | 0.6 |
32 | 100 | 140 | 180 | 16 | 4 | 18 | 2 | 0.6 |
40 | 110 | 150 | 200 | 18 | 4 | 18 | 2 | 0.6 |
50 | 125 | 165 | 230 | 18 | 4 | 18 | 2 | 0.6 |
65 | 145 | 185 | 290 | 22 | 4 | 18 | 2 | 0.6 |
80 | 160 | 200 | 310 | 25 | 8 | 18 | 2 | 0.6 |
100 | 180 | 220 | 350 | 25 | 8 | 18 | 2 | 0.6 |
125 | 210 | 250 | 400 | 30 | 8 | 18 | 2 | 0.6 |
150 | 240 | 285 | 480 | 30 | 8 | 22 | 2 | 0.6 |
