蜗轮蝶阀
直接联系
宁波宝蒂塑胶阀门有限公司
浙江
面议
宝蒂塑胶阀门
蜗轮蝶阀
735

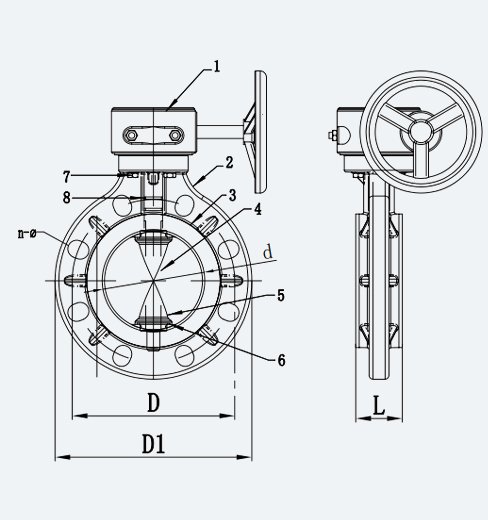

编号No. | 零部件 | 材料 |
1 | 蜗轮箱 | 铸铁，铝合金，塑料 |
2 | 阀体 | FRPP,PPH,UPVC,CPVC,PVDF |
3 | 阀座 | EPDM,FPM |
4 | 阀杆 | 钢，不锈钢 |
5 | 阀瓣 | FRPP,PPH,UPVC,CPVC,PVDF |
6 | 阀瓣O型圈 | EPDM,FPM |
7 | 螺栓螺母 | 钢&塑料螺帽，不锈钢 |
8 | 型圈 | EPDM,FPM |
产品尺寸表（mm）
DN | d | D | D1 | L | n | 工作压力(Mpa) | ||||
GB/DIN | JIS | ANSI | GB/DIN | JIS | ANSI | |||||
125 | 131 | 210 | 210 | 216 | 255 | 62 | 8 | 8 | 8 | 0.6# |
150 | 153 | 240 | 240 | 241 | 285 | 67 | 8 | 8 | 8 | 0.6# |
200 | 205 | 295 | 290 | 298 | 340 | 85 | 8 | 12* | 8 | 0.6# |
250 | 259 | 350 | 355 | 362 | 410 | 105 | 12 | 12 | 12 | 0.6 |
300 | 307 | 400 | 400 | 432 | 480 | 120 | 12 | 16* | 12 | 0.6 |
350 | 358 | 460 | 445 | 476 | 530 | 130 | 16 | 16 | 12* | 0.4 |
400 | 389 | 515 | 510 | 540 | 605 | 140 | 16 | 16 | 16 | 0.4 |
450 | 446 | 565 | 565 | 578 | 630 | 152 | 20 | 20 | 16* | 0.4 |
500 | 494 | 620 | 620 | 635 | 705 | 155 | 20 | 20 | 20 | 0.3 |
600 | 590 | 725 | 730 | 749 | 820 | 175 | 20 | 24* | 20 | 0.3 |
