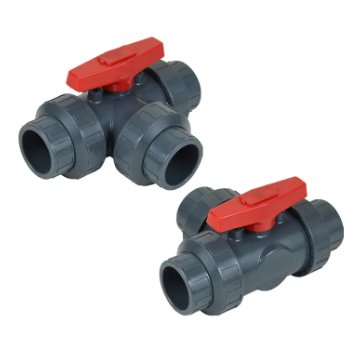

三通球阀
280
产品特点：
● 三通球阀允许使用一个阀[门]转换两种流向模式。阀门适用于需要两个球阀和一个三通的管路。这就是说，三通球阀是经济的，因为它使管道紧凑，节省空间。
● 全流量设计，PN10。
● 已有的案例表明，工厂管道中的安装误差等因素，易导致活接螺帽受力过大，进而导致阀门]泄露甚至破损，因此不建议在DN50以上规格选用活接式连接结构的阀门。
材质配件表
编号No. | 零部件 | 材料 |
1 | 手柄 | ABS |
2 | 阀杆O型圈 | EPDM,FPM |
3 | 阀杆 | PPH,UPVC,CPVC,PVDF |
4 | 阀体 | PPH,UPVC,CPVC,PVDF |
5 | 球密封 | PTFE |
6 | 球 | PPH,UPVC,CPVC,PVDF |
7 | 球密封 | PTFE |
8 | 阀座O型圈 | EPDM,FPM |
9 | 内塞 | PPH,UPVC,CPVC,PVDF |
10 | 螺帽 | PPH,UPVC,CPVC,PVDF |
11 | 接头 | PPH,UPVC,CPVC,PVDF |
水平款产品尺寸表（mm）
DN | d | Z | L | 工作压力(Mpa) | |||||||
承插接头 | 螺纹接头 | ||||||||||
HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | FRPP/PPH | UPVC/CPVC | PVDF | |||
32 | 40 | 38 | 42.2 | R1-1/4 | PT1-1/4 | NPT1-1/4 | 29 | 205 | 1.0 | 1.0 | 1.6 |
40 | 50 | 48 | 48.3 | R1-1/2 | PT1-1/2 | NPT1-1/2 | 35 | 218 | 1.0 | 1.0 | 1.6 |
