产品介绍

产品特点：

● 伴随着公司的诞生，我们于1979年生产了**台塑料隔膜阀，并于1983年获得化工部认证。

● 隔膜阀密封优选高质量密封材料，压缩应变小，双层膜片设计，实现了**密封性能。

● 设计改进了隔膜阀结构，以便均匀分配压力。此设计让阀门]的关闭扭矩更小。

● 加工装配过程控制严格，流量调节更稳定、准确。

● 隔膜阀结构无死角，不会污染介质，耐腐蚀性强，无填料磨损，内部密封性能**。

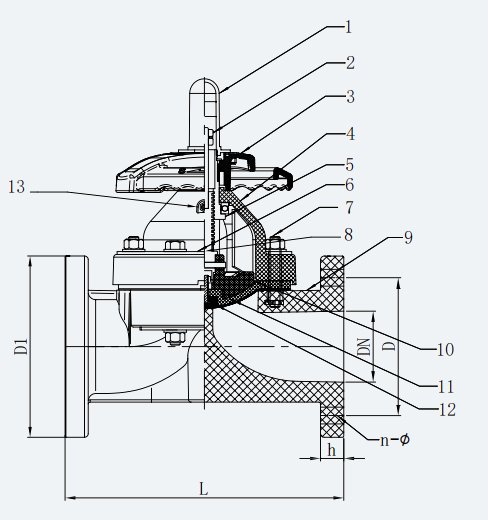

编号	零部件	材料
1	限位罩	PC
2	指示螺柱螺帽	钢，不锈钢
3	手轮	ABS,FRPP
4	阀盖	HR-PP,FRPP,PPH,UPVC,CPVC,PVDF
5	阀杆阀母	铸铁，铜合金
6	压板	包塑钢，不锈钢
7	螺栓螺母	钢，不锈钢
8	阀杆	钢，不锈钢，铜合金
9	阀体	FRPP,PPH,UPVC,CPVC,PVDF
10	阀瓣	PVDF,CPVC,铸铁
11	橡胶垫	EPDM
12	膜片	EPDM,FPM,FEP,PFA,PTFE
13	油嘴	铜合金，不锈钢DN80以上规格使用

CV参考值

100%全开

DN	CV参考值
15	5.4
20	6.3
25	7.2
32	8.1
40	23.4
50	43.2
65	76.5
80	103.5
100	166.5
125	270
150	360
200	630
250	900
300	900

隔膜阀工作压力与工作温度表

DN	FRPP			PPH			UPVC		CPVC			PVDF
DN	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3
80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3
100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3
125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

试验数据为EPDM+PTFE双层膜片数据，供参考

产品尺寸表（mm）

DN	D1(mm)			D(mm)			L(mm )			h(mm )	n			φ (mm )
DN	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI
15	95	95	95	65	70	60	125	110	110	14	4	4	4	14	15	16
20	105	100	100	75	75	70	135	120	120	16	4	4	4	14	15	16
25	115	125	125	85	90	79	145/160	130	130	16	4	4	4	14	15	16
32	135	135	135	100	100	89	160/180	160	160	16	4	4	4	18	19	16
40	145	145	145	110	105	98	180	180	180	16	4	4	4	18	19	16
50	160	160	160	125	120	121	210/230	210	210	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	280	280	25	8	8	4*	18	19	19
100	215	220	220	180	175	190	350	340	340	25	8	8	8	18	19	19
125	255	255	255	210	210	216	405	405	405	30	8	8	8	18	19	22
150	280	280	280	240	240	241	460	460/480	460/480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	575	575	38	8	12*	8	22	23	22
250	395	395	395	350	355	362	685	685	685	38	12	12	12	22	25	26
300	480	480	480	400	400	432	790	790	790	40	12	16*	12	22	25	26

获取更多信息，请访宁波宝蒂塑胶阀门有限公司网站
