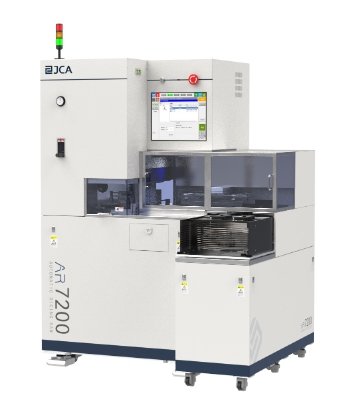

AR7200精密自动划片机

AR7200精密自动划片机

直接联系

江苏京创先进电子科技有限公司

江苏

产品规格型号
参考报价:

面议

品牌:

京创先进

型号:

AR7200精密自动划片机

关注度:

74

产品介绍

AR7200精密自动划片机

主要特点:

l精密进口滚珠丝杆、直线导轨,Y向光栅尺闭环控制,高精度机台长时间保持。

l匹配多种进口空气主轴(兼容目前市面常见短轴),可选装2.4KW大功率高扭矩主轴。

l直光、环形光两种光源,70×—320×可选倍率双显微镜,工艺适应范围广。

l全自动上下料、自动传输定位、自动对准切割、自动刀痕检测,降低OP工作量,更大程度实现机器代人。

l可定制特殊的切割框和工作台面,多片高效切割。

l触控教学式GUI,编辑过程模拟显示,多片预切割模式,程序编辑简单便捷。

先进功能:

p多片同盘切割;                    p适应不同工艺,多种自动对准算法;

p自动刀痕检测功能;             p故障自纠错功能,多种位置实施检测;

p双倍率双光源机器视觉;      p基板免贴膜去边框切割功能;

p高精度非接触式测高;         p工厂自动化模块;

p刀片破损检测系统;            p集中加油,便捷自润滑功能。

详情


**工作物尺寸

mm

ø 12"或290mm×290mm方形

X



可切削范围

mm

310

进刀速度输入范围

mm/s

0.1 - 600

Y





可切削范围

mm

310

单步步进量

mm

0.0001

定位精度

mm

0.003以内/310      0.002以内/5 (单一误差)

Z







有效行程

mm

40(使用ø2"切割刀片时)

移动量分辨率

mm

0.00005

重复精度

mm

0.001

可使用的**切割刀片直径

mm

Ø 58

θ轴

**旋转角度

deg

380





主轴







额定输出功率

kW

1.8(1.5、2.4可选) at 30,000 min-1

额定扭矩

Nm

0.48

旋转数范围

min-1

3,000 - 60,000

可使用的**框架

 -

12寸或290mm×290mm方形

其他

规格



























电源

 V

三相AC380V ±10%

上述以外需配置变压器

耗电量

加工时

kW

1.2(参考值)

暖机时

kW

1.0(参考值)

**耗电量

kVA

5.0

压缩空气供给压力

Mpa

0.5 - 0.8

压缩空气**消耗量

L/min(ANR)

220

切削水压力

Mpa

0.2 - 0.4

**消耗量

L/min

6.0

冷却水压力

Mpa

0.2 - 0.4

**消耗量

L/min

3.0(在0.3MPa时)

排风量

m3/min

1.5

设备尺寸(W × D × H)

mm

1400 × 1200 × 1,800

设备重量

kg

约1000
